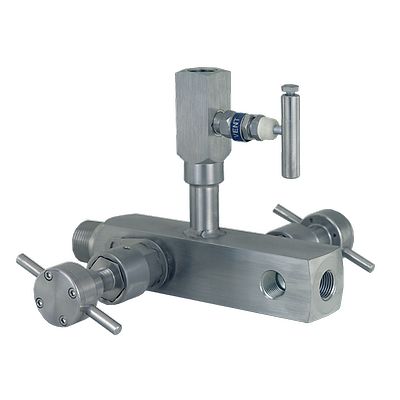

TESCOM™ Anderson Greenwood 計装シリーズ H70DB プライマリルートバルブ

営業担当へのお問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

H70DBは、厳しいまたは危険なプロセス条件で冗長ブロックバルブ機能を提供するように設計されています。従来の機器の設置に見られるゲート、グローブ、ゲージ、およびブリードバルブを交換することを目的としています

機能

  • 従来の「パイプアップ式」計装貫通によって生成される漏れ点の最大 80 ％ を排除することにより、オペレータおよび設備の安全性が向上します。
  • 必要なコンポーネントの減少による所有コストの削減。
  • シングルピースバーストック構造と事前に取り付けられたブリードバルブは、最大の強度と剛性を提供し、継手、ティー、バルブ、チューブの必要性を排除します。
  • 迅速な取り付けによりコストが削減されます。バルブは静水圧テストを行い、完成した状態で出荷されており、迅速かつ簡単に設置できます。
  • コンパクトな設計により、操作と設置には最低限のスペースのみで済みます。
  • 交換可能なソフトまたはメタルシートを取り外して、インラインで簡単に交換でき、バルブを取り外す必要がなくなります。
  • 回転しないステム設計により、パッキンの摩耗やシートのかじりがなくなり、バルブの寿命が延びます。
  • 厳しいサービス用途で確実な信頼性を提供します。
  • 金属対金属、ボンネット対ボディ・シールを一定の圧縮状態で保ち、ボンネットのねじの腐食を防ぎ、引っ張り破損の可能性を排除し、確実なシールポイントを提供します。
  • 安全な後部シートは、操作中のステムの噴出や偶発的な外れを防ぎ、完全に開いた状態で、金属と金属の二次ステムシールを提供します。
  • ボンネット・ロック・プレートは、ボンネットの本体からの偶発的な分離を防ぎ、メンテナンスや修理が容易です。
  • オプションのマルチポートゲージ接続では、メイン配管の追加侵入なく、ゲージや圧力スイッチの多彩な位置決めが可能です。
