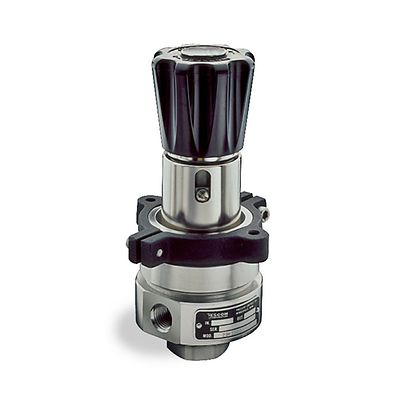

Tescom-P-26-1600

TESCOM™ 26-1600 シリーズ通気圧力レギュレータ

注文状態の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

26-1600シリーズは、ベント基準を調整可能な高精度ダイヤフラム感知減圧レギュレーターです。パネル取り付け型で、40ミクロンフィルターが搭載されており、低ハンドノブ作動トルクなので、頑丈で適応力の高い設計になっており、数多くの追加工を施すことができます。試験装置、校正スタンド、製造装置の使用向けに理想的です。

仕様

最大入口圧力
 &ステンレス: 6000 psig / 414 bar
  アルミニウム、真ちゅう: 5000 psig / 345 bar
出口圧力範囲
0～50、0～150、0～250、0～500 psig / 0～3.4、0～10.3、0～17.2、0～34.5 bar
材料
本体およびボンネット： 316ステンレス鋼、アルミニウム（2024-T351）、真ちゅう
40ミクロンフィルタ： 300シリーズステンレス鋼
Oリングおよびダイアフラム： Buna-N
バルブシート
メイン： CTFE
ベント： 15% グラファイト充填Teflon®
残りの部品
300シリーズステンレス鋼
動作温度
-40°F ～ 165°F / -40°C ～ 74°C
ポートサイズとタイプ
入口/出口ポートタイプ： SAE、NPTF、 MS33649
入口/出口ポートサイズ： 1/4"、3/8"、1/2"（ステンレス鋼のみ）
流量係数
Cv = 0.08
負荷タイプ
スプリング
重量（ゲージ抜き）
ステンレス、真ちゅう： 3.3 lbs / 1.5 kg
アルミニウム： 2.8 lbs / 1.3 kg
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • ベントを標準装備(キャプチャーベントモデルあり)
  • 高感度
  • 弁棒非上昇式低作動トルク
  • コンパクトな設計
  • フィルターによってシート耐久年数が延長
  • 多数のポーティングオプション、パネルマウント（ブラケット付属）
  • 標準工具を使って簡単に保守できる
  • 高流量Cv = 0.24バージョンあり(最大入口圧力: 3000 psig / 207 bar)
