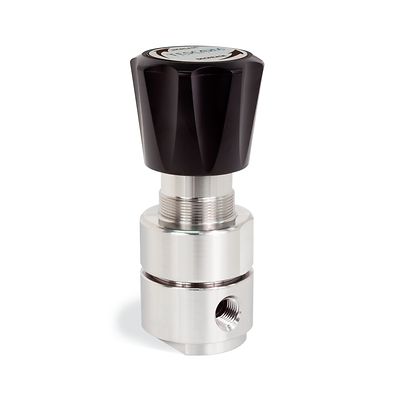

Tescom-P-44-2200

TESCOM™ 44-2200 シリーズシングルステージレギュレータ

製品概要

TESCOM 44-2200シリーズは、流量が141 SLPM (5 SCFM)未満の特殊媒体、可燃ガス、工業用ガス流量向けのコンパクトかつ軽量型の高純度シングルステージレギュレータです。拡散抵抗メタルダイヤフラムシーリングなので、ガス純度と完全性を保証できます。研究室およびポイントオブユース・ガスシステム、サンプリングシステム、ゼロ/スパン/校正分析ガス、特殊および工業ガスシリンダーのレギュレータ、クロマトグラフフレーム検出器燃料供給での使用に理想的です。

最大入口圧力
27.または241 bar (400または3500 psig)
出口圧力範囲
0~0.17, 0~3.4, 0~6.9, 0~17.2, 0~34.5 bar (0~25, 0~50, 0~100, 0~250, 0~500 psig)
本体材質
316Lステンレス鋼、真ちゅう、Hastelloy®*またはモネル
シート材質
Teflon®
ボンネット
300シリーズ・ステンレス鋼、真ちゅう
ダイヤフラム
316 ステンレス鋼、Elgiloy®
残りの部品
316ステンレス鋼、真ちゅう、Hastelloy®*またはモネル
ポートサイズとタイプ
1/4 NPTF
動作温度
-40°F ~ 165°F / -40°C ~ 74°C
流量係数
3500 psig / 241 bar 入口: Cv = 0.06
400 psig / 27.6 bar 入口: Cv = 0.15
重量(ゲージ抜き)
0.9 kg (2 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • コンパクト
  • 汚染を最小限に抑え、腐食性ガス、非腐食性ガス、有毒ガスを正確に調整可能
  • 真ちゅう製モデルでは、非腐食性媒体の制御をさらに経済的に行うことが可能
  • メタルダイヤフラムの本体シールにより、インボード/アウトボードリークを最小限に抑えられる
  • 渦巻形ダイヤフラムにより、優れた精度と耐用年数の長期化を実現
  • パネル取り付けオプションあり
  • 300シリーズ・ステンレス鋼製または真ちゅう製のボンネット
  • NACE 準拠設計を選択可能
