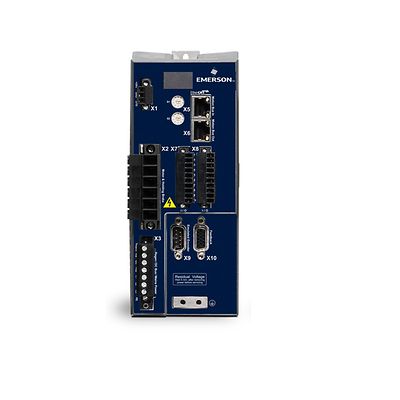

Emerson-P-IC830DP00606-NBEC

PACMotion 高速サーボドライブ、6 A、120/240 V 6 A

製品概要

トルク、スピード、ポジションの高度なクローズドループ制御機能を備えた同期サーボモータ向けに設計されたコンパクトで強力なドライブ

部品番号
IC830DP00606-NBEC
ドライブの連続出力
2000 ワット
定格電源電圧
120/240 V
制御論理、供給電圧
24 V
定格出力電流(RMS値+/-3%)
6:00 AM
ピーク出力電流(+/-3%)
18 A
ピーク時
5 s
電流ループの最帯域幅
2.5 ~ 4 kHz
最大速度ループ帯域幅
0 Hz ~ 1000 Hz
ポジションループ最大帯域幅
1 ~ 250 Hz
更新レート
1.5 MHz
重量(標準幅)
1.1 kg
重量(拡張幅)
1.3 kg
コネクタなしの高さ
168 mm
コネクタ装着時の高さ
200 mm
標準幅 前面 / 背面
54 / 59 mm
拡張幅 前面 / 背面
84 / 89 mm
コネクタなしの奥行き
156 mm
コネクタ装着時の奥行き
185 mm

機能

  • 産業用オープン通信規格 EtherCAT をベースに構築
  • 豊富に用意されたオプションによりユーザの用途に最適フィット
  • IEC 62061 SIL 2 オンボードと連携する標準安全トルクオフ(STO)
  • PACMotion サーボモータ向けの設計ながらサードパーティ製モータもサポート
  • 単一のシステムに最大 50 の制御座標軸を備えた拡張可能な設計:物理軸 40 と仮想軸 10
  • PAC Machine Edition ソフトウェアとの統合により一貫したプログラミングが可能
  • システム全体を同期することで各コンポーネントの協調動作を実現
