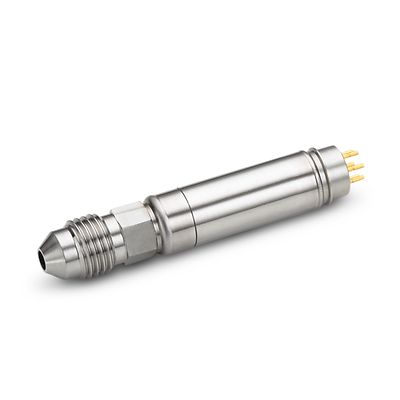

Paine-P-310-38-0050 Pressure Transducer

Paine™ 310-38-0050 圧力トランスデューサ

製品概要

極めて重要なリアルタイム・データを提供する、Paine™310-38-0050高圧トランスデューサーは、超小型の高精度測定端末です。このコンパクトでなお耐久性に優れた変換器は、ダウンホールの極度の高サイクル、高圧(1絶対平方インチ当たり0-1723あるいは0-25000ポンド)および高温(218 °Cあるいは425 °F)アプリケーションを含む、過酷な環境のために特に設計されています。高い測定精度のためのエンジニアリングを行ったこの端末は、増強されたリアルタイム・データを提供し、生産効率改善を実現します。

測定範囲
最大 172.3 MPa (25000 psia /1723 bar)
動作温度
-40°F ~ 425°F (-40°C ~ 218°C)
プロセス媒体
焼き鈍しされ、40HRC Inconel® 718の最大硬度まで熟成された 合金UNS NO7718 ソリューションと互換性
圧力ポート/継手
MS33656-E3に適合する、交換可能な緩冷インコネル600シールを使用

機能

  • 超小型 0.37 インチ (0.93 cm) 直径の設計により、コンパクトで狭いフォームファクターの提供により設置要件に適合
  • 高サイクル、高圧、高温の用途の過酷な環境に耐えるエンジニアリング
  • 精密なリアルタイムデータが製品パラメータを最適化します
  • エラーバンドの合計がフルスケール感度の ±0.025 % であり、他に類を見ない高精度
  • カスタマイズ可能な変換器オプションにより、使用に適した設計を利用可能

文書と図面
