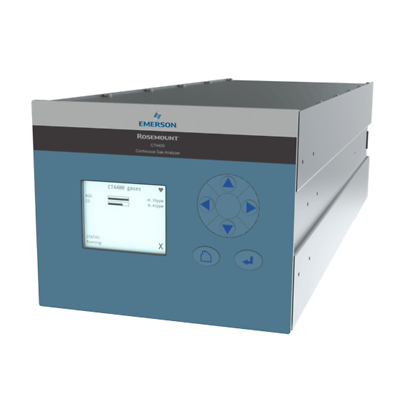

Rosemount-CT4400 Continuous Gas Analyzer

Rosemount™ CT4400 連続ガス分析計

製品概要

エマソンの Rosemount CT4400 は、特に NOx 測定および連続で漏洩検知が必要なアプリケーションにおいて性能を高め、コストを削減するように設計された、世界初の専用のハイブリッド量子カスケードレーザ(QCL)および波長可変ダイオードレーザ(TDL)プロセスガス分析計です。CT4400 ラックマウント型分析計は、常温で稼動する冷/乾用途に最適化されており、高価な消耗品やメンテナンスを必要とせずに既存のプラントインフラストラクチャに簡単に統合できます。

周囲温度
5 ~ 50 °C (41 ~ 122 °F) ±1% per 5 °C
サンプルガス温度
15 ~ 50 °C (59 ~ 122 °F)
繰返し精度
± 1%
直線性
R₂ > 0.99, ± 2%
アナログ出力
アナログ信号出力: 4-20 mA (成分毎)
デジタル信号出力: Modbus® TCP/IP
健全性監視: NAMUR ステータスレポート
電源
100 - 240 Vac, 50/ 60 Hz
重量
ハーフラック: 15 kg (33.1 ポンド)
フルラック: 30 kg (66.1 ポンド)
寸法
ハーフラック 8.5 × 24.5 × 6.8 in. (215 × 623 × 172mm)
Full-rack 19 × 25.9 × 6.8 in. (482.6 × 658 × 172 mm)
ポート
ガス入口コネクタ: 6 mm Swagelok® タイプ
ガス出口コネクタ: 6 mm Swagelok® タイプ

機能

  • サブ ppm からパーセントレベルまでのダイナミックレンジの向上により、最大7つの特定用途向けガス成分を同時に測定
  • NO、NO2、SO2、CO、CO2、O2などの標準成分を測定する環境監視アプリケーションに最適
  • 既存のプラントインフラストラクチャと互換性があり、従来のアナライザを交換する際の混乱やコストを最小限に抑える
  • 特許取得済みのレーザーチャープ技術を使用した Rosemount™ QCL/TDL 技術により、ストリーム内の他のガスの相互干渉の影響を受けずに、個々のガス種を検出可能
  • 高感度および高精度モニタリングによる1秒未満の測定により、規制要件への準拠を保証
  • 複雑なサンプル処理や消耗品なしでコストを削減し、プラントの効率を向上
  • 頑丈で交換可能なモジュラー構成は最大4つのレーザーモジュールを保持し、卓越した信頼性と測定安定性を提供
  • 本質的に安定した分光技術はキャリブレーションの必要性を減らし、信頼できる性能を提供
