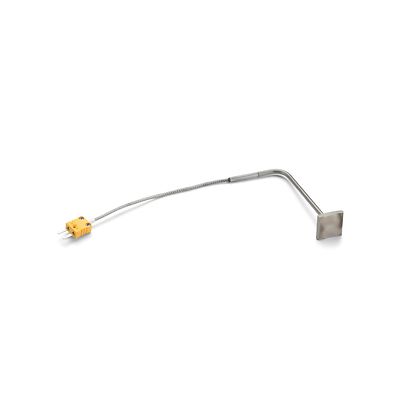

Rosemount-214A Temperature Sensor

Rosemount™ 214A 温度センサ

製品概要

Rosemount 214A 温度センサは、特別な設計を必要とする熱電対と RTD に簡単なソリューションを提供します。 214A は、特定の接続タイプ、シースサイズ、配線要件などに合わせて注文生産できます。表面実装センサ、ベアリングセンサ、リードキット、クイック接続端子など、システムに必要なものを正確に入手できます。

温度範囲
熱電対:-200 ~2316°C (-328 ~ 4200°F), RTD: -200 ~ 650°C(-328 ~ 1202°F)
リード線
8〜30ゲージのさまざまなワイヤーゲージサイズ、FEP絶縁; ANSI/ASTM E230 ごとに色分け
絶縁抵抗
室温、500 VDC で測定時、最小絶縁抵抗値は 1,000 MΩ
校正オプション
IEC 751 クラス A または B、シングルポイントキャリブレーション、キャリブレーションスケジュールまたはカスタム指定温度範囲によるキャリブレーション、両方の場合で、 Callendar-Van Dusen 定数を使用

機能

  • プロセス互換性に対応するよう、接地あるいは非接地でのシングルまたはデュアル構成が入手可能です
  • センサ精度許容値に対する ASTM および IEC 規格を満たし、信頼性のあるパフォーマンスが実現しています
  • 表面実装センサは、非侵入型の温度測定を可能にします。これらの設計には、磁気センサと溶接パッドセンサが含まれます
  • さまざまな継手、ブッシング、およびシースベンドが利用可能
  • さまざまな異なるシース終端-電気プラグ/ジャック、コネクタ、リード線遷移、ねじ込み継手
  • さまざまなリード線延長が利用可能 - 任意の長さのフレックスアーマー、PVC コーティングフレックスアーマー、ポリエステルシールド、SST オーバーブレードなど...
  • RTD は PT100 または PT1000 として利用可能
  • 熱電対タイプ J, K, T, E, N が入手可能
  • 0.25 "を超えるさまざまなシース径 - 1/16, 1/8, 3/16, 3/8
  • 様々ななシース材料 - 合金 600、316SST、310SST
