Fisher-P-MR105

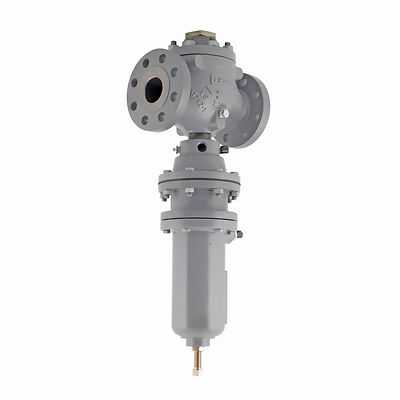

Fisher™ タイプ MR105 直動式減圧液体レギュレータ

お問い合わせ
注文状態の確認
図面を見る
アニメーションを見る

製品概要

タイプ MR105 直動式減圧液体レギュレータは、高容量の多目的レギュレータで、様々な用途向けに高速で経済的な圧力制御を提供できるように設計されており、液体、空気、ガスなどの異なるフロー媒体に適しています。 タイプ MR105は、潤滑油システムや応答速度が重要で、最小差圧が懸念事項となる、またはプロセス流体に不純物が含まれないと言えない用途に最適です。 一般使用例には、潤滑油、冷却水、ポンプのバイパスレギュレータなどが含まれます。

CAD 図面とモデル：ここをクリック

機能

  • 鋼とステンレス鋼の構造は、API 614の要件を満たしています
  • 酸性ガスサービス機能の NACE MR0175-2003 および NACE MR0103 の要件を満たす利用可能な構造
  • P1 = P2 の高圧アクチュエータ
  • ドレンバルブ
  • 圧力負荷式アクチュエータ
  • ブリードバルブ（高圧アクチュエータ用のみ）
  • 移動距離指示器

仕様

圧力登録
外部
温度性能
ニトリル（NBR）： -29 〜 82°C / - 20 〜 180°F | フルオロカーボン（FKM）： -7 〜 121°C / 20 〜 250°F; 200°F / 93°C に制限（ 温水で）| エチレンプロピレン（EPDM）：-29 〜 107°C / -20 〜 225°F
本体サイズ
NPS 1 / 2 / 3 / 4 | DN 25 / 50 / 80 / 100
端部接続
NPT / CL125FF / CL150RF / CL250RF / CL300RF / CL600RF / PN16/25/40
最大入口圧力
27.6 bar / 400 psig | または本体定格限界のいずれか低い方
最大出口圧力
27.6 bar / 400 psig | または本体定格限界のいずれか低い方
スプリング範囲
0.4 ～ 20.7 bar / 5 ～ 300 psig
追加技術データ
更に詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
