Fisher-P-MR95

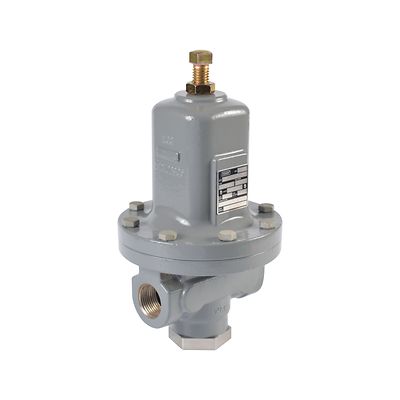

Fisher™ MR95 シリーズ圧力レギュレータ

お問い合わせ
注文状態の確認
図面を見る

製品概要

MR95 シリーズのレギュレータは、コンパクト型で高キャパシティの直動型圧力レギュレータです。 主な用途には、過熱蒸気、蒸気噴射、蒸気追跡、 窒素パージ、ボイラ給水、プロセス薬品、冷却水、試験装置、洗浄槽、滅菌器 / オートクレーブ、燃料ライン、空気式供給などがあります。

CAD 図面と型式：ここをクリックstrong>

機能

  • 多用途性
  • 差圧性能
  • 特殊サービス対応
  • ターンダウン比が大きい
  • グラファイトガスケット
  • 設定圧力 27.6 bar（400 psig）
  • エストラマーシートによるタイトシャットオフ
  • 簡単なメンテナンス
  • Arctic and Cryogenic Temperature Constructions Options
  • FDA, USP Class VI, and ADI Free EPDM Wetted Elastomers

仕様

可能な低圧構成
MR95L：0.14～2.1 bar（2～30 psig）出口圧力
可能な高圧構成
MR95H：0.35～10.3 bar（5～150 psig）出口
MR95HP：1.0～27.6 bar（15～400 psig）出口
MR95HT：1.0～20.7 bar（15～300 psig）出口、最高温度 343 °C（650 °F）
可能な差圧構成
MR95LD：0.14～2.1 bar（2～30 psi）差圧
MR95HD：0.35～10.3 bar（5～150 psi）
MR95HDP：0.35～10.3 bar（5～150 psi）、最大入口圧力 41.4 bar（600 psig）時
本体およびばね箱の材質
ねずみ鋳鉄
WCC 鋼
LCC 鋼
ステンレス鋼
特殊合金：Monel®、Hastelloy® C、アルミニウム青銅
特殊合金については営業所までお問い合わせください
本体サイズ
1/4 インチ
1/2 インチ / DN 15
3/4 および 1 インチ / DN 20 および 25
1-1/2 および 2 インチ / DN 40 および 50（Type MR95L および Type MR95LD には非対応）
端部接続スタイル
NPT、SWE、および溶着統合型 CL150 RF、CL300 RF、CL600 RF、および PN 16/25/40 RF。すべて面間 14 インチ（EN フランジ付き面間 356 mm）
最大入口圧力
69.0 bar（1,000 psig）
最大出口圧力
31.0 bar（450 psig）
圧力登録
内部または外部
MR95H シリーズ概算重量
1/4 NPT 本体：2.3 kg（5 lb）
1/2 in / DN 15 本体：4.5 kg（10 lb）
3/4 および 1 in / DN 20 および 25 本体：10 kg（22 lb）
1-1/2 および 2 in 本体 / DN 40 および 50：25 kg（55 lb）
MR95L シリーズ概算重量
1/4 NPT 本体：3.2 kg（7 lb）
1/2 in / DN 15 本体：6.8 kg（15 lb）
3/4 および 1 in / DN 20 および 25 本体：16 kg（35 lb）
追加技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
