Fasani-P-P000203

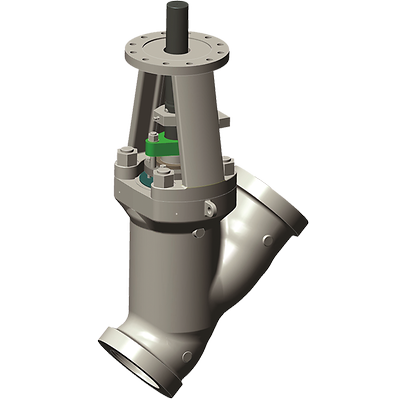

Fasani スタイル B 高圧グローブバルブ

製品概要

圧力損失を抑えることが必須となる高圧力、高温用途向けに特別に設計された幅広いグローブバルブです。

機能

  • API 600 に準拠した壁厚を備えた ASME B16.34 に従って設計された一連の小型圧力シール・グローブ・バルブ
  • 全ての製品は、ASTM 仕様(NACE 準拠を含む)に記載されている全ての材料で提供され、常に最高の安全性とフロー効率を保証するように設計されています。
  • ASME B16.10 に準拠した対面寸法
  • Y パターンと T パターンの両方で使用可能(ストップチェック構成の場合も同様)
  • シートは溶接されています
  • 位置インジケータが標準装備されています
  • シートとディスクに Stellite® gr. 6 オーバーレイ。ボンネットに Stellite® gr. 21 オーバーレイ。
  • あらゆるタイプのアクチュエータまたはベベルギアを簡単に組み立てるための標準 ISO トップマウント
  • 使用可能なオプション:放物線ディスク、低放出パッキン、イコライジングおよびオーバープレッシャーパイプ、オープンまたはクローズ位置のリミットスイッチ。
  • 手動オペレータ(サイズに応じてハンドホイールまたはベベルギア)が標準装備されています。電気、空気圧または油圧などの作動オプションが利用できます。
認証
インドボイラー登録、NACE、PED、ASME B31.1
端部接続
突合せ溶接、フランジ
用途
蒸気ヘッダー、蒸気タービン、ポンプ、バルブ & マニホールド、HRSG、高温、コジェネレーション、各種ボイラー、付帯設備(BOP)
本体設計
ロングパターン
材質
合金、炭素鋼、二相ステンレス鋼、金属、ステンレス鋼、スチール
動作温度
高温
圧力クラス
ASME
プロセス接続タイプ
BWE、900RF、2500RF、1500RF
シール/シールタイプ
金属間
シャットオフクラス
クラス V(FCI 70-2)
規格
ASME B16.34
スタイル
グローブ弁
バルブサイズ
NPS 6 / DN 150、NPS 4 / DN 100、NPS 3 / DN 80、NPS 2-1/2 / DN 65、NPS 2 / DN 50、6 インチ(DN150)以上、5 インチ
バルブサイズ規格
NPS
バルブタイプ
グローブ
