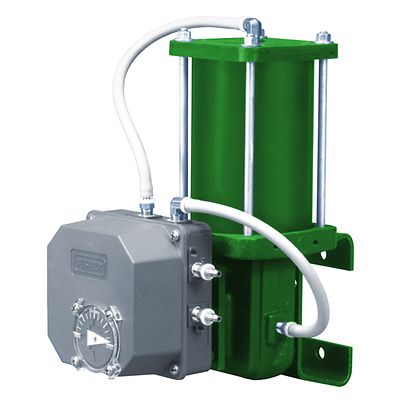

Fisher-P-3710

Fisher™ 3710 空気式ポジショナ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher 3710 空気式ポジショナは、ダイヤフラムあるいはピストン・ロータリー・アクチュエータのいずれかとあわせて使用するよう設計されています。 これらのポジショナは、特定の入力信号に対してバルブボールまたはディスクの位置を提供します。 3710 は空気の入力信号に応じたバルブ位置を提供し、DC 電流入力信号に応じてバルブ位置を提供します。 ロータリーアクチュエータの複動型または単動型の構成も可能です。

仕様

区域分類
ATEX グループ II カテゴリー 2 ガスおよびほこり、CUTR グループ II/III カテゴリー 2 機器
証明書
ATEX、CUTR、PED
通信プロトコル
3-15 あるいは 6-30 psi、0.2-1.0 または 0.4-2.0 bar 空気信号
診断
なし
入力信号
空気式
最大出口圧力
150 psi
取り付けタイプ
アクチュエータ取り付け
動作温度
標準温度、高温
位置制御
変調
安全認定
NIL
供給媒体
空気、天然ガス
その他のコンフィグレーション
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 3710 ポジショナは、実績のあるスプール・バルブ・テクノロジーを使用し、正確で、応答の速いオペレーションを実現するシンプルな設計で、高いサイクル寿命を実現します。
  • ケース、コンポーネント、ガスケット材質は過酷環境に耐えることができます。
  • EPDM O リングおよび入力モジュールダイヤフラムにより、3710 ポジショナは低温用途で使用することができます。
  • フルオロカーボンまたは EPDM 製 O リングおよび入力モジュールダイヤフラムを備えた 3710 ポジショナは、食品および飲料産業、製薬およびタバコ加工のような、材質要件が特殊な用途で使用することができます。
  • 供給圧力および環境温度の変化のポジショナ動作への影響を最小に抑えています。
  • バルブ / アクチュエータ / ポジショナパッケージの診断試験をサポートするため、3710 ポジショナとアクチュエータの間のコネクタ、配管および他のハードウェアの設置が可能です。
  • 標準、低プロファイルインジケータあるいはオプションのビーコン・スタイル・インジケータは、ポジショナカバーに容易に取り付けできます。
