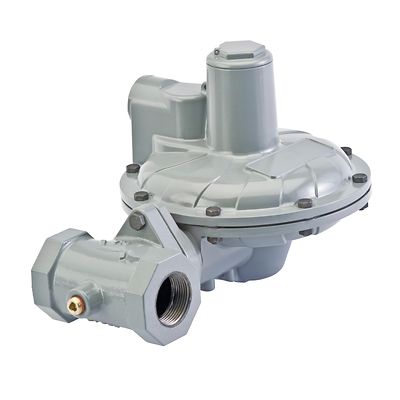

Fisher™ CS400 減圧レギュレータ

お問い合わせ
注文状態の確認
動画を見る
図面を見る
アニメーションを見る

製品概要

Fisher CS400 シリーズの直動型スプリング式レギュレータは、工業設備や商業設備での減圧が可能です。この柔軟性は、多数のボディサイズとエンドコネクション、出口圧力設定、オリフィスサイズ、さらに内部または外部圧力設定のオプションによって提供されます。用途の柔軟性に加え、CS400 シリーズには複数の超過圧力保護オプションがあり、用途要件を満たします。

CAD 図面およびモデル: ここをクリック

機能

  • 種類が多岐にわたる本体サイズとエンドコネクション
  • 固定係数 / 圧力係数計測（PFM）精度能力
  • 幅広のモニタ向けの内部センシングから外部センシングへのフィールド変換が可能
  • 本体材質は、ねずみ鋳鉄、ダクタイル鉄、鋼が可能
  • 圧力調整とオリフィス取り外しに必要なものは標準工具のみ
  • メンテナンスが簡単
  • 最大 25% の水素ブレンド (体積) を使用可能
  • 100% 水素使用可 - (工場にお問合せください)

仕様

利用可能な構成
スタンドアロンレギュレータ、ノンリリーフ、トークンリリーフ、内部または外部圧力登録、統合型 True-Monitor、VSX4 スラム・シャット・モジュール
水素 (H2)
この CS400 ファミリーは、シール性能と素材の適合性を分析する広い範囲の高圧水素試験を通じて、水素サービス向けに検証済みです。評価および試験に関する追加情報については、 「天然ガスと水素のブレンディング: 考慮すべき技術的な要素」を参照してください。
本体サイズおよび端部接続の種類
Gray CI: 1-1/4、1-1/4x1-1/2、1-1/2、2 NPT、NPS2/DN50、CL125 FF
DI: 1-1/4、1-1/2、2NPT、Rp 1-1/4、1-1/2、2、NPS2/DN50、CL125 FF、CL150 FF、またはPN10/16
ST: 1-1/4、1-1/2 NPT、Rp 1-1/4、1-1/2
最大操作入口圧力
125 psig / 8,6 bar
出口圧力範囲
9 範囲で 9 〜380 mbar（3.5 in w.c.〜5.5 psig）
最大非常出口圧力（ケーシング）
1.7 bar（25 psig）
最大出口圧力により内部部品の損傷を防止
設定値に対して 0.34 bar（5 psig）
最大操作出口圧力
380 mbar（5.5 psig）
圧力登録
内部または外部
トークンリリーフ
Cg = 67
温度性能
-29 ～ 66 °C（-20 ～ 150 °F）
概算重量
ねじ状の本体:
Type CS400: 9 ポンド / 4 kg
Type CS403: 18.5 ポンド / 8 kg
Type CS404: 11.2 ポンド / 5 kg
フランジ付き本体: 表示の重量に 8.6 ポンド / 4 kg を追加
Type TM600 True-Monitor™ の仕様
制御圧力: 11wc-7.5psi/27-517mbar
CS403 に搭載された TM600 最大操作出口圧力: 7.5psi/517mbar
ベント: 1/4 NPT
外部センシング: 1/4 NPT
ケース材質: AL
圧力登録: レギュレータと同様
Type VSX4 スラム・シャット・モジュールの仕様
OPSO:10wc-19psi/25-1300mbar
OPSO/UPSO:
   OPSO:0.73wc-8.7psi/50-600mbar
   UPSO: 4wc-7.3psi/10-500mbar
ベント: 1/4 NPT
外部センシング: 1/4 NPT
ケース材質: AL
圧力登録: 内部または外部
