Fisher-P-V200

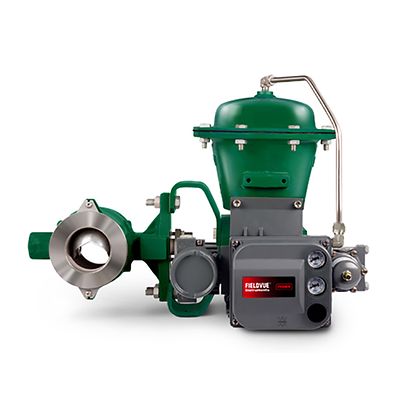

Fisher™ Vee-Ball™ V200コントロールバルブ

製品概要

Fisher Vee-Ball V200コントロールバルブは、幅広い用途にわたって性能とコスト効率を考慮する最適な選択です。 精密加工部品と圧力バランスのとれたシール設計により、滑らかで正確なバルブ操作を実現します。

証明書
SIL対応、ATEX、CUTR、PED、CRN、一時的放出、NACE
クリティカルサービス
騒音低減、キャビテーション、ダーティサービス、腐食、低流量、一般サービス
流量特性
等比率
材質
炭素鋼、ステンレス、デュプレックス、合金
動作温度
標準温度
圧力クラス
ASME
プロセス接続タイプ
フランジ型
シャットオフクラス
クラスIII(FCI 70-2)、クラスIV(FCI 70-2)、クラスVI(FCI 70-2)
バルブサイズ
NPS 1、NPS 1~1/2、NPS 2、NPS 3、NPS 4、NPS 6、NPS 8、NPS 10
バルブサイズ規格
NPS
その他のコンフィグレーション
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

機能

  • 柔軟性のある設置を実現するため、フランジレスまたはフランジタイプの本体スタイルで利用できます。
  • 固体HDボールシール構造により、要求の厳しい用途において長寿命を実現します。
  • Vee-Ballの精密な輪郭加工により、変更された等比率の流量特性を実現します。
  • 材料は、酸性の液体および気体を含む用途に利用可能です。 これらの構造は、NACE MR0175-2002、MR0175-2003、MR0103、MR0175/ISO 15156に準拠しています。
  • ボールシールの検査・交換は、アクチュエータを取り外したり、バルブを分解したりすることなく、バルブ本体の入口で行われます。
  • ワンピースバルブ本体は、2ピースボルト付きバルブ設計において、ガスケットにより生じる可能性がある漏れ経路を排除し、圧力境界の構造的完全性を改善します。
  • オプションのENVIRO-SEAL™包装システムは、非常に滑らかなシャフト表面と優れた密封性を提供するライブローディングで設計されています。
