Fisher-P-V260

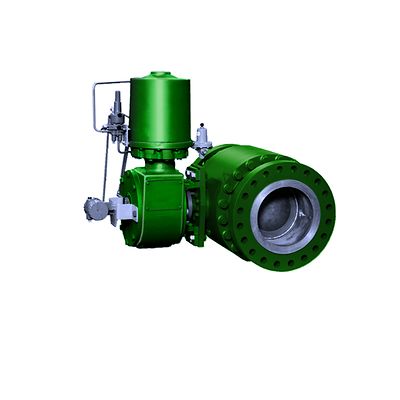

Fisher™ V260 コントロールバルブ

参考情報
営業担当へのお問い合わせ

製品概要

Fisher V260 は、圧力、流量、プロセス制御を最適化するために一から設計されたフル・ボア・コントロール・バルブです。一体型のドリル穴減衰器が、高圧から圧力が低下する液体およびガスからの騒音や振動を制御します。アクチュエータへのスプラインシャフト接続が空動きを抑制します。

仕様

認定
CUTR、PED、CRN、一時的放出、NACE
クリティカルサービス
キャビテーション、騒音防止
流量特性
リニア
材質
炭素鋼、ステンレス、デュプレックス、合金
動作温度
標準温度、低温（<-40F), High Temperature (>250F）
圧力クラス
ASME
プロセス接続タイプ
フランジ付き
遮断クラス
クラス IV (FCI 70-2)
バルブサイズ
NPS 8、NPS 10、NPS 12、NPS 16、NPS 20、NPS 24
その他の構成
本製品の追加の仕様またはオプションの詳細については、最寄りの Emerson ビジネスパートナーまたは営業所にお問い合わせください。

機能

  • シャフト接続へのスプラインボール、アクチュエーター接続へのスプラインシャフト、ダブル・パワー・エンド・ブッシング・アセンブリ、およびトラニオンガイド。これら全てにより、動的制御を向上させています。
  • シングルステージ（単段）構造内で、V260A バルブで、-20 dBA までの騒音減衰を達成することができます。ダブルステージ構造では、-25 dBA までの低減を提供することができます。
  • 減衰器はシールアセンブリの一体部品です。シールは、減衰器ではなくボール表面をワイプするようになっており、耐用年数を増加させています。
  • NACE 標準 MR0175-2002 に適合する材質も利用可能です。
  • 圧力アシスト自動調整シールが長期のタイトシャットオフを提供し、性能の信頼性を高めます。
  • ボールトラニオンは、保守の作業時間やコストの縮減と、長寿命が求められる要件の厳しい用途向けに設計されています。
  • 減衰器は、要件の厳しいサービスでボール回転の全体にわたって有効です。あるいは、特徴的な減衰器を運転条件にあわせて使用できます。
