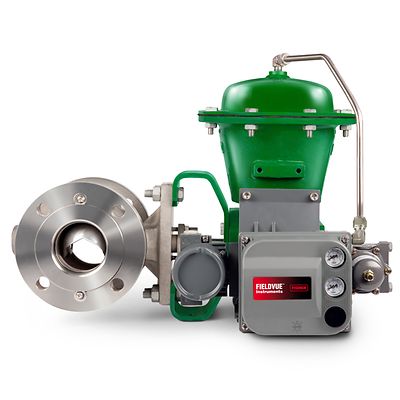

Fisher-P-V300

Fisher™ Vee-Ball™ V300フランジ付きコントロールバルブ

製品概要

Fisher Vee-Ball V300 コントロールバルブは、幅広い用途にわたって求められた性能とコスト効率を満たす選択肢です。精密加工部品と圧力バランスのとれたシール設計により、滑らかで正確なバルブ操作を実現します。

認定
SIL対応、ATEX、CUTR、PED、CRN、一時的放出、NACE
クリティカルサービス
騒音低減、キャビテーション、ダーティサービス、腐食、低流量、一般サービス
流量特性
等比率
材質
炭素鋼、ステンレス、デュプレックス、合金
動作温度
標準温度
圧力クラス
PN、ASME
プロセス接続タイプ
フランジ付き
遮断クラス
クラスIII(FCI 70-2)、クラスIV(FCI 70-2)、クラスVI(FCI 70-2)
バルブサイズ
NPS 1、NPS 1-1/2、NPS 2、NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 20
バルブサイズ規格
NPS、DN
その他の構成
本製品の追加の仕様またはオプションの詳細については、最寄りの Emerson ビジネスパートナーまたは営業所にお問い合わせください。

機能

  • フランジ付き本体設計により、露出したラインフランジのボルト止めが不要になり、アラインメントと設置時間が短縮され、安全なバルブ設置と配管の完全性が促進されます。
  • 固体HDボールシール構造により、要求の厳しい用途において長寿命を実現します。
  • Vee-Ballの精密な輪郭加工により、変更された等比率の流量特性を実現します。
  • 材料は、酸性の液体および気体を含む用途に利用可能です。これらの構造は、NACE MR0175-2002、MR0175-2003、MR0103、MR0175/ISO 15156に準拠しています。
  • ボールシールの検査・交換は、アクチュエータを取り外したり、バルブを分解したりすることなく、バルブ本体の入口で行われます。
  • ワンピースバルブ本体は、2 ピースボルト付きバルブ設計において、ガスケットにより生じる可能性がある漏れ経路を排除し、圧力境界の構造的完全性を改善します。
  • オプションの ENVIRO-SEAL™ パッキンシステムは、シャフト表面が非常に滑らかに設計され、密閉性に優れたライブロードを実行できます。
