Fisher-P-DFA

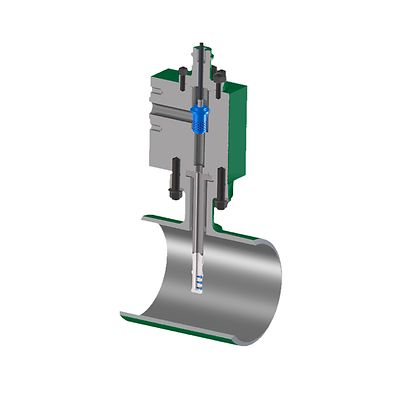

Fisher™ DFA 可変翼減温器（デスーパーヒーター）

営業担当へのお問い合わせ

製品概要

Fisher™ DFA（柔軟性のあるアーキテクチャのデスーパーヒーター）は、水制御エレメントと可変翼要素を組み込み、機械的に微粒化した自給デスーパーヒーターで中程度から高いフロー変化に対応します。DFAは、NPS 8 より大きなパイプラインの側面のフランジ接続により設置します。

仕様

認定
PED、CRN
クリティカルサービス
蒸気変換
流量特性
等比率、修正等比率、線形、特殊特性
材質
SA105、F22、F91
動作温度
高温
圧力クラス
ASME
プロセス接続タイプ
フランジ付き
遮断クラス
クラス V (FCI 70-2)
バルブサイズ
NPS 3、NPS 4
バルブサイズ規格
NPS
その他の構成
本製品の追加の仕様またはオプションの詳細については、最寄りの Emerson ビジネスパートナーまたは営業所にお問い合わせください。

機能

  • カスタム設計本体と、プローブ型デスーパーヒーターを備え、複数のトリムスタイルに適合し、ほぼすべての面間、配管、用途の要件を満たします。
  • AF ノズルテクノロジーによる最適化された噴霧パターンで、幅広い運転範囲の多様なフロー状況で混合と迅速な気化を可能にします。
  • ノズルの取り外し、メンテナンス、交換は、機器全体を交換することなく、簡単に行うことができます。
  • ノズルマウントは、渦流出や流体励起振動による励起の可能性を最低限に抑えています。
  • 復数のノズル構成があり、中程度から大量の散布水の供給に対応し、必要とされる温度まで蒸気を冷却できます。
  • 鍛造構造を使用し、溶接継手を高応力部分から離すよう最適化されています。
  • 冷水が入った場合に、減温器本体パイプの内部の統合サーマルライナーが、熱衝撃の可能性を最低限に抑えます。
  • 堅牢なステンレス鋼製トリムの耐摩耗性が高まっているため、寿命が延長します。点検またはメンテナンスが必要な場合は、トリム部品の除去中も本体をパイプラインの中に留置できます。メンテナンスは単純で、一般的な工具を使用して容易に行なうことができます。
  • 堅牢な弁座ガイドおよびケージガイドは、弁体の安定性を向上させ、振動や機械騒音を低減します。
  • バルブトリムは、高圧からの急激な圧力低下に対応でき、ほとんどの場合、Fisher easy-e™ および HP バルブと共通で、トリムのインベントリ費用を低減します。
