AVENTICS-0821200201

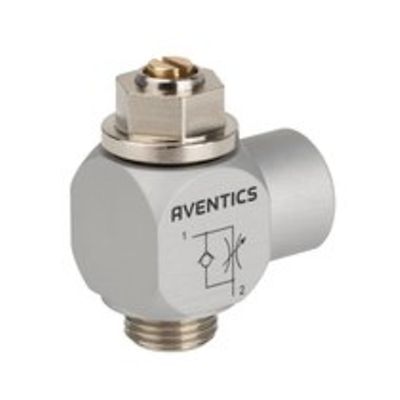

AVENTICS™ Check-choke valve, Series CC02-AL 0821200201

製品概要

CC02-AL-G018-G018-1_2_SLS

ポート 1
G 1/8
ポート 2
G 1/8
スロットル穴 Ø
3.5 mm
絞り方向
1 > 2
定格吐出 Qn 1 から 2
360 l/min
タイプ 圧縮空気ポート 1
雌ねじ
圧縮空気接続タイプ2
雄ねじ
絞り
通気絞り
中間
圧縮空気
作動圧力(最小)
0.5 bar
作動圧力の最大値
10 bar
最少周囲温度
-10 °C
最高周囲温度
70 °C
最小の媒体温度
-10 °C
最大の媒体温度
70 °C
材質 ハウジング
アルミニウム, 陽極酸化処理
材質 スロットルスクリュー
真鍮
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 50 l/min ... 1960 l/min
