AVENTICS-0820055001

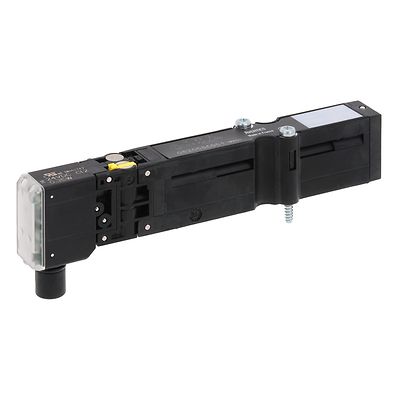

AVENTICS™ 5/2-directional valve, Series HF03-LG 0820055001

製品概要

HF03 - 5/2AR - 024DC

作動
電気
定格吐出 Qn
850 l/min
作動圧力(最小)
-0.9 bar
作動圧力の最大値
10 bar
作動電圧 DC
24 V
電圧許容差 DC
-15% / +20%
手動操作
一時停止
作動エレメント
両側作動
封止原則
軟質封止
パイロット
外部
証明書
UR (Underwriters Laboratories)
パイロット弁幅
16 mm
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
プレート接続
インターロック原則
ベースプレートの原則 1x
制御圧力、最小
2.5 bar
制御圧力、最大
10 bar
最少周囲温度
0 °C
最高周囲温度
50 °C
最小の媒体温度
0 °C
最大の媒体温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³

機能

  • バルブ(最大 32 個)とコイル(32 個)を備えたモジュラー設計
  • 最大 850 l/分の大流量
  • コイルあたり 0.35 W のパイロットバルブ
  • プラスチック製のベースとエンドプレートにより最適化された重量
  • アセンブリシステムプロファイルへの直接取り付け
  • マルチポールまたはフィールドバス接続による高い接続性
  • 統合された継手と一方向に向けられたすべての接続
