AVENTICS-5714003810

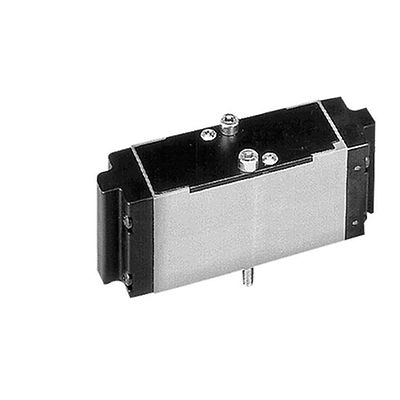

AVENTICS™ 5/3-directional valve, CD01-PA 5714003810

製品概要

CD01 - 5/3EC

作動
空気圧
圧縮空気ポート 出力
ベースプレート DIN ISO 15407-1
接続タイプ
プレート接続
作動圧力(最小)
-0.95 bar
作動圧力の最大値
16 bar
封止原則
軟質封止
ATEX
ATEX 用
証明書
LABS フリー
規格
ISO 15407-1
型式 弁
スプール弁、ポジティブオーバーラップ
型式
26 mm
制御圧力、最小
3 bar
制御圧力、最大
16 bar
最少周囲温度
-15 °C
最高周囲温度
50 °C
最小の媒体温度
-15 °C
最大の媒体温度
50 °C
中間
圧縮空気
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
型式 圧縮空気ポート
排気された中間位置
圧縮空気 ポート 入力
ベースプレート DIN ISO 15407-1
定格吐出 Qn 1 から 2
650 l/min
定格吐出 Qn 2 から 3
750 l/min

機能

  • サイズ 26 mm の標準化されたバルブシステム
  • 高い柔軟性と機能性
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
  • 最高16barの圧力範囲
  • CD02-AL シリーズ との組み合わせが可能
