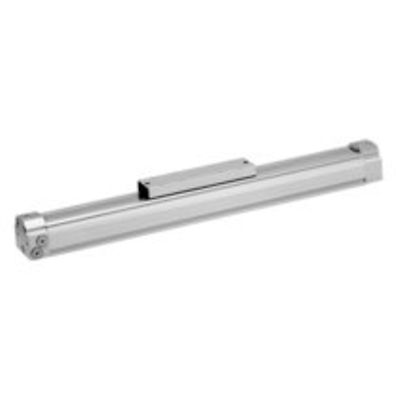

AVENTICS™ Rodless cylinders, Series RTC-BV R480141460
製品概要
RTC-DA-025-0700-BV-MBM00S00BLP000P0P0
仕様
- ピストン Ø
- 25 mm
- ストローク
- 700 mm
- ポート
- G 1/8
- 作動原則
- ダブル動作
- 電磁ピストン
- 電磁ピストン付き
- 案内
- 内蔵案内
- 型式 ピストン棒なしシリンダー
- Basic Version
- ピストン力
- 309 N
- ピストン力を決める圧力
- 6,3 bar
- 緩衝長さ
- 20 mm
- 緩衝エネルギー
- 4 J
- 緩衝
- 空気圧
- 緩衝
- 調節可能
- 速度 最大
- 6.5 m/s
- ストローク 最大
- 7000 mm
- 作動圧力（最小）
- 2 bar
- 作動圧力の最大値
- 8 bar
- 最少周囲温度
- -10 °C
- 最高周囲温度
- 60 °C
- 中間
- 圧縮空気
- 圧縮空気のオイル含有量 最小
- 0 mg/m³
- 圧縮空気のオイル含有量 最大
- 1 mg/m³
- 最大粒子サイズ
- 5 µm
- 重量 0 mm ストローク
- 0.82 kg
- 重量 +10 mm ストローク
- 0.023 kg
機能
- 楕円形のピストンにより、高い負荷とトルクおよび非常にコンパクトな設計が可能になります。
- さまざまなバリエーションとオプションを用意しており、広範囲の用途に対応する個別な設定が可能です。
- スライドとピストンを一体化することで安定性が増大
- 特殊な内蔵密閉型ストリップとグリースによって、漏れを最小限に抑え、広範な速度範囲に対応します
