AVENTICS-0822031201

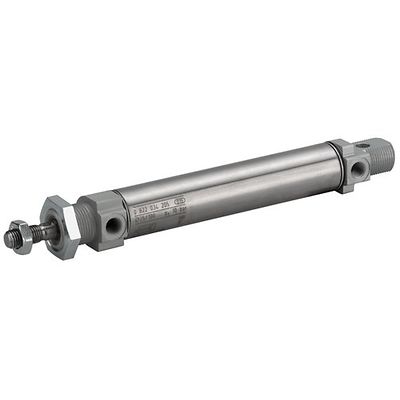

AVENTICS™ Mini cylinder, Series MNI 0822031201

製品概要

MNI-DA-12-0010-U-01-01-1-00-000-00

規格
ISO 6432
ピストン Ø
12 mm
ストローク
10 mm
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネットなしピストン
環境条件
業界標準, ATEX でオプション
証明書
ATEX でオプション
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
53 N
ピストン力 出方向
71 N
最少周囲温度
-25 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
ポート
M5
ピストン棒ねじ
M6
戻り力
0.07 J
重量
0.0676 kg
重量 0 mm ストローク
0.063 kg
重量 +10 mm ストローク
0.0046 kg
ストローク 最大
600 mm
中間
圧縮空気

機能

  • 堅牢で省スペース設計
  • 極端な耐久性と長い耐用年数を特徴としています
  • ピストンの直径は 10 mm ~ 25 mm です
  • シングル/スルーピストンロッド、弾性/調整済みクッション、磁気検出あり/なし、非回転ピストンロッド、ATEX として利用可能な構成

文書と図面
