AVENTICS-0822390005

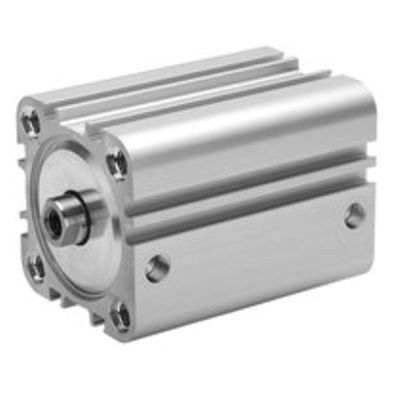

AVENTICS™ Compact cylinder, Series KPZ 0822390005

製品概要

KPZ-DA-016-0030-004122411000020-B

規格
NFE 49004
ピストン Ø
16 mm
ストローク
30 mm
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, ATEX でオプション
証明書
ATEX でオプション
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
79 N
ピストン力 出方向
127 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
ポート
M5
ピストン棒ねじ
M4
戻り力
0.15 J
ストローク 最大
200 mm
中間
圧縮空気
最小の媒体温度
-20 °C
最大の媒体温度
80 °C
最大粒子サイズ
50 µm

機能

  • NFE 49-004 に準拠
  • Ø 16 mm ... 100 mm
  • 最大ストローク: 500 mm
  • 統合センサスロット付き
  • オプション: スルー(中空)ピストンロッド、非回転(ピストンロッドまたはフロントプレートを経由)、マルチポジション、バリアント、耐熱性、ATEX
