AVENTICS-R412019807

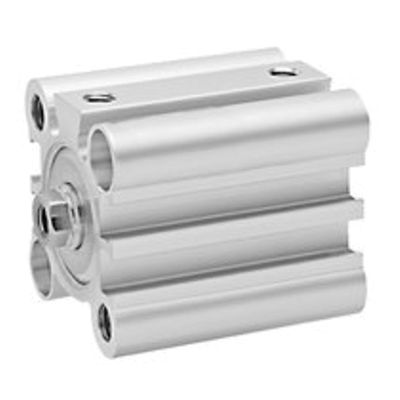

AVENTICS™ Short-stroke cylinder, Series SSI R412019807

製品概要

SSI-DA-012-0050-4-02-2-000-000-00

規格
ISO 15524
ピストン Ø
12 mm
ストローク
50 mm
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
53 N
ピストン力 出方向
71 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
ポート
M5
ピストン棒ねじ
M3
戻り力
0.03 J
重量 0 mm ストローク
0.04 kg
重量 +10 mm ストローク
0.012 kg
ストローク 最大
75 mm
中間
圧縮空気
最小の媒体温度
-20 °C
最大の媒体温度
80 °C

機能

  • 簡単な組み立てとクランプの動き、狭い設置スペース、短いストロークに最適
  • 軽量であるため、可動機械部品への取り付けが可能
  • インテリジェントな接続コンセプト
  • ピストン径は 12 mm から 100 mm まで
  • ピストンロッド、単動または複動シリンダ、中空ピストンロッド、フロントプレート付きの非回転バージョン、または磁石なしの短いバージョンとして利用可能
