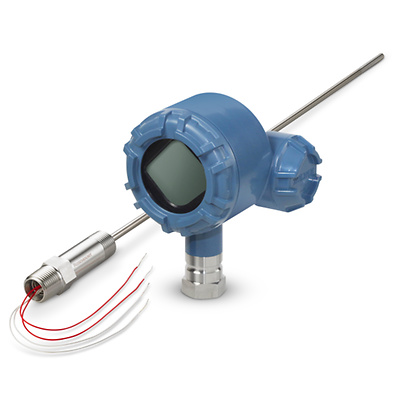

Rosemount-K-214C Sensor and 248 Wireless Transmitter

Rosemount™ 214C RTD 温度センサおよび248ワイヤレス温度伝送器

型式選定
お見積りのご依頼
参考情報
ワークスペースに追加

仕様

Rosemount™ 214C RTD 温度センサ
温度範囲
巻き線型エレメントの場合、IEC 60751:2008 により、150 時間におよぶ 20 および 500 Hz 間の 1 g 振動の後に最大氷点抵抗が 0.05 °C（0.020）変化します
リード線
24 AWG ワイヤ、FEP 絶縁、IEC 60751 による色コード化
時定数/応答
IEC 60751:2008 に準拠し、流水で試験をした場合、10.8 秒以内に 50% センサ応答に到達
安定性
IEC 60751:2008 で定義されている方法による測定の場合に、最大指定温度において 1,000 時間後、±0.15°C（0.059）の最大氷結点抵抗変化
絶縁抵抗
室温、500 VDC で測定時、最小絶縁抵抗値は 1,000 MΩ
校正オプション
IEC 751 クラス A または B、シングルポイントキャリブレーション、キャリブレーションスケジュールまたはカスタム指定温度範囲によるキャリブレーション、両方の場合で、 Callendar-Van Dusen 定数を使用
Rosemount™ 248 ワイヤレス温度伝送器
入力
シングルセンサ機能: ユニバーサルセンサ入力 (RTD、T/C、mV、Ω) に対応
出力信号
WirelessHART® プロトコル
ハウジング
フィールドマウント
ディスプレイ/インターフェース
大型 LCD ディスプレイ
診断
オープン/ショートセンサ診断を含む基本的診断
校正オプション
トランスミッタとセンサのマッチング（Callendar Van Dusen 定数）、5 点校正
認証/承認
危険場所、船舶のタイプの認証の完全なリストは、詳細仕様を参照してください
更新レート
1 秒～60 分間隔（ユーザ選択可）
電源モジュール寿命
最長 10 年寿命、現場での交換可能（別途注文）
アンテナタイプ
内部

機能

Rosemount™ 214C RTD 温度センサ
  • 薄膜または巻き線型デザインのシングルまたはデュアルエレメント Pt-100 RTD は様々な用途の要件を満たします
  • 薄膜型センサは、工業用アプリーケーションの高い振動にも耐え得るように設計されています
  • 巻き線型は、高精度を必要とする用途向けで、デュアルエレメントは、温度が低いアプリケーションに適しています
  • アプリケーションの柔軟性が高まるよう -321 ～ 1112°F (-196 ～ 600°C) の広範囲の温度をカバーしています
  • Callendar-Van Dusen 定数により伝送器とセンサのマッチングを可能にし、高レベルの精度を提供します
  • オプションのクラス A の正確さは、重要な温度測定ポイントが許容範囲と精度の規格を満たすことを保証します
  • 多様な筐体と接続ヘッドのオプションを備えた適応性のある設計により、様々な用途の要求を満たします
  • 適応性を高めるため、バネ式または小型バネ式などのセンサ取付方法があります
  • 国際的な危険場所の認定は、各地の要件を満たします。
Rosemount™ 248 ワイヤレス温度伝送器
  • WirelessHART® テクノロジは安全で費用対効果が高く、データ信頼性は 99 % 以上
  • コンパクトで軽量なデザインの内部アンテナを搭載
  • 耐久性のあるポリマーハウジングは、プロセス環境に対して優れた耐性を提供
  • LCD にプロセス変数やユニット、範囲のパーセンテージ、診断を表示して、プロセスの可視性を高めます。
  • SmartPower™ モジュールにより、最長 10 年間はメンテナンスフリーで動作し、トランスミッタを取り外すことなく現場での交換が可能
  • 設置が簡単なので、配線コストをかけずに測定ポイントの迅速な計装化が可能
  • デバイスダッシュボードは簡単なインターフェースで、デバイス設定と診断機能によるトラブルシューティングを単純化
  • Callendar-Van Dusen 定数に基づくトランスミッタとセンサのマッチングが総測定エラーを減少させる
