Rosemount-8800DW030

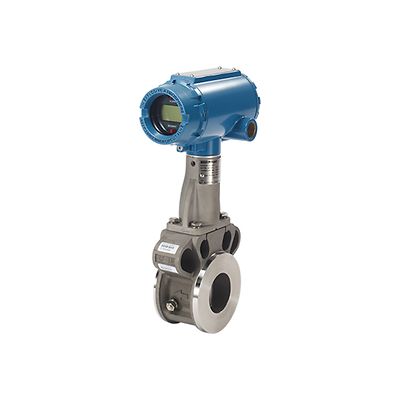

Rosemount 8800DW030 ウェーハ形渦流量計, 3 インチ (DN80)

製品概要

計器本体がフランジレスであるため、フランジ付き渦流量計のコンパクトで軽量な代替品になります。コンパクトで場所を取らない設計であるため、どこでも多目的に使用することができます。

流量計の精度

•液体では ± 0.65 %
•気体・水蒸気では ± 1%
ターンダウン
38:01:00
出力

•4-20mA、HART® 通信対応
•4-20mA、HART® 通信対応出力および拡張可能パルス出力
•2 つのアナログ入力ブロック、1 つのバックアップ・リンク・アクティブ・スケジューラ機能ブロック、1 つのインテグレーター機能ブロック (更にオプションで 1 PID 機能ブロック) 付きの FOUNDATION™ フィールドバス
接液素材
ステンレス・スチール - 316 ⁄ 316L および CF3Mニッケル合金- C-22 および CW2Mその他の接液素材オプションについては工場に問い合わせ
フランジオプション
ANSI クラス 150~600、DIN PN 10~PN 100、JIS 10K~40K、フランジは各種フェーシングで利用可
使用温度
-200°C~427°C (-330°F~800°F)
配管口径
ウェーハ - 15~200 mm (½-in~8-in)

機能

  • 分離センサによりプロセスシールを壊すことなくインライン交換が可能
  • プラントの可用性を高め、独自のガスケットフリー流量計本体設計で潜在的なリークポイントを排除
  • 詰まりのない計器本体の設計で、差し込まれたインパルスラインに伴うダウンタイムとメンテナンスのコストを削減
  • 質量バランスセンサとビジュアルフィルタリングを使った適応型デジタル信号処理による振動耐性
  • 各流量計に内部信号発生器が標準装備されているため、電子検証が容易です。
  • すべての流量計は事前構成され、流体静力学的に試験された状態で届くので、直ちに準備ができ、設置が容易です。
  • 利用可能なデュアルおよびクワッドの渦流量計で SIS コンプライアンスを簡素化
  • 「スマート流体診断」を使用して液相から気相への変化を検出する
