AVENTICS-0820060051

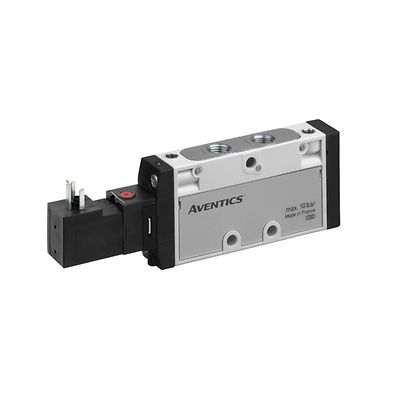

AVENTICS™ 5/2-directional valve, Series TC08 0820060051

製品概要

TC08-5/2XX-AR-024DC-E-FORM_C-SGL

作動
電気
定格吐出 Qn
800 l/min
切換原則
5/2
圧縮空気ポート 出力
G 1/8
作動圧力(最小)
-0.9 bar
作動圧力の最大値
10 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止
電気接続 タイプ
プラグ
電気接続 サイズ
ISO 15217、型C
作動エレメント
片側作動
封止原則
軟質封止
パイロット
外部
パイロット弁幅
15 mm
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
チューブ接続
リセット
空気ばね戻り付き
制御圧力、最小
3 bar
制御圧力、最大
10 bar
最少周囲温度
-10 °C
最高周囲温度
50 °C
最小の媒体温度
-10 °C
最大の媒体温度
50 °C
中間
圧縮空気

機能

  • 場所を取らない設置でありながら、優れたパフォーマンスを提供
  • 電気接続についての広範な選択
  • 電気または空圧による作動
  • 長い耐用年数
  • 4つの 90° ポジションの調整可能なコイル
