AVENTICS-0820061797

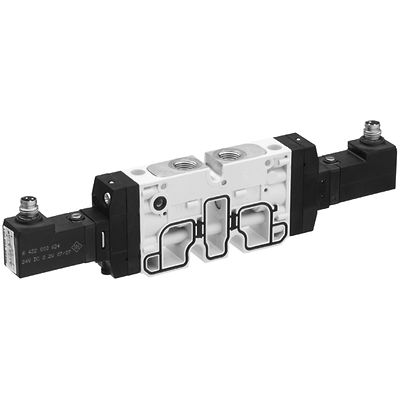

AVENTICS™ 5/3-directional valve, Series TC08 0820061797

製品概要

TC08-5/3EC-DO-024DC-E-M8X1_4P-VTS

作動
電気
定格吐出 Qn
700 l/min
切換原則
5/3
型式
排気された中間位置
圧縮空気ポート 出力
G 1/8
作動圧力(最小)
-0.9 bar
作動圧力の最大値
10 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止
電気接続 タイプ
プラグ
電気接続 サイズ
M8
電気接続 極数
4極
作動エレメント
両側作動
封止原則
軟質封止
パイロット
外部
パイロット弁幅
15 mm
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
チューブ接続, プレート接続
インターロック原則
プレート原則
ブロック化可能
ブロック化可能
制御圧力、最小
3 bar
制御圧力、最大
10 bar
最少周囲温度
-10 °C
最高周囲温度
50 °C

文書と図面
