AVENTICS-0821200185

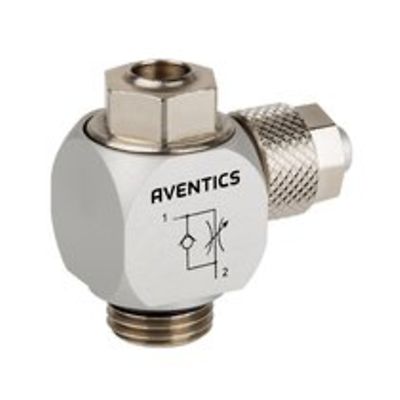

AVENTICS™ Check-choke valve, Series CC02-AL 0821200185

製品概要

CC02-AL-G038-DA12-2_1_SLS

ポート 1
Ø 9x1,5
ポート 2
G 3/8
スロットル穴 Ø
6.6 mm
絞り方向
2 > 1
定格吐出 Qn 2 から 1
900 l/min
タイプ 圧縮空気ポート 1
プラグインフィッティング、スリーブナット付き
圧縮空気接続タイプ2
雄ねじ
絞り
排気絞り
中間
圧縮空気
作動圧力(最小)
0.5 bar
作動圧力の最大値
10 bar
最少周囲温度
-10 °C
最高周囲温度
70 °C
最小の媒体温度
-10 °C
最大の媒体温度
70 °C
材質 ハウジング
アルミニウム, 陽極酸化処理
材質 スロットルスクリュー
真鍮
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 50 l/min ... 1960 l/min
