AVENTICS-240-180

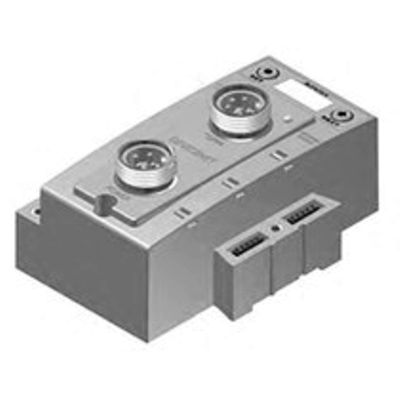

AVENTICS™ Bus coupler, Series G3 240-180

製品概要

G3 ELECTRONICS COMMUNICATION MODULE DEVI

型式
バスカプラ
フィールドバスプロトコル
DeviceNet
電気接続 タイプ
プラグ (male)
電気接続 サイズ
7/8″
電気接続 極数
4極
指示
電圧供給 7/8″, E/A 機能付きフィールドバス結合, 4極
最少周囲温度
-10 °C
最高周囲温度
50 °C
電磁コイルの数 最大
32
最大バルブ位置数
32
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-10% / +10%
電流入力 エレクトロ二クス
0.11 A
作動電圧、アクチュエータ
24 V DC
アクチュエータ用合計電流
4 A
保護タイプ
IP65
診断
不足電圧
I/O モジュールの拡張 最大
16
重量
0.252 kg
材質 ハウジング
ポリブチレンテレフタレート

機能

  • 革新的なグラフィックディスプレイにより、簡単な試運転、視覚的状態、診断が可能
  • システムの要件に応じて拡張可能な、非常に柔軟で配布可能なアーキテクチャ
  • G3 シリーズの自動回復モジュール (ARM) は致命的な故障が発生している間に構成データを保護し、ワイヤレス ARM はWi-Fi 接続を介して重要なバルブシステムの診断と機器の監視を可能にします。
  • 電源コネクタにより、入力と通信がアクティブな状態で出力電力を除去できます
  • DeviceNet、Ethernet IP、Profibus、Profinet、およびPowerlinkフィールドバスプロトコルを使用したネットワーク
  • Auto recovery module (ARM) protects configuration data during critical failure while the Wireless ARM allows access to vital valve system diagnostics and health monitoring via WiFi connection
  • Power connector allows output power to be removed while inputs and communication are left active
  • Networks with DeviceNet, Ethernet IP, Profibus, Profinet, and Powerlink fieldbus protocols
