AVENTICS-240-207

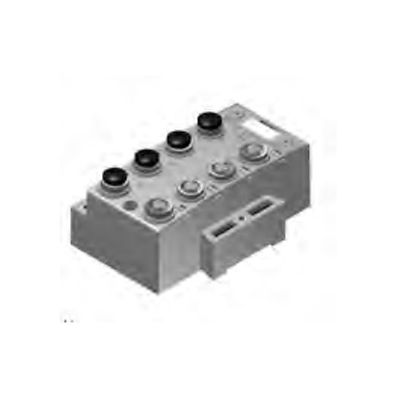

AVENTICS™ I/O modules, Series G3 240-207

製品概要

G3-16 OUTPUT MODULE, DIGITAL I/O, 5 PIN,

型式
I/O モジュール型式
I/O モジュール型式
デジタル出力
出力の数
16
フィールドバス設計
A設計
タイプ
16DO8M12, デジタル出力 PNP
指示
ソケット、M12x1
最少周囲温度
-10 °C
最高周囲温度
50 °C
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-10% / +10%
電流入力 エレクトロ二クス
0.11 A
チャンネル当たりの最大電流
0.15 A
アクチュエータ用電圧供給
24 V DC
アクチュエータ用合計電流
4 A
保護タイプ
IP65
センサーの合計電流 最大
1,2 A
診断
短絡
信号ポート
M12x1
信号ポート
4極
重量
0.274 kg
材質 ハウジング
ポリエチレンテレフタレート

機能

  • 革新的なグラフィックディスプレイにより、簡単な試運転、視覚的状態、診断が可能
  • システムの要件に応じて拡張可能な、非常に柔軟で配布可能なアーキテクチャ
  • G3 シリーズの自動回復モジュール (ARM) は致命的な故障が発生している間に構成データを保護し、ワイヤレス ARM はWi-Fi 接続を介して重要なバルブシステムの診断と機器の監視を可能にします。
  • 電源コネクタにより、入力と通信がアクティブな状態で出力電力を除去できます
  • DeviceNet、Ethernet IP、Profibus、Profinet、およびPowerlinkフィールドバスプロトコルを使用したネットワーク
  • Auto recovery module (ARM) protects configuration data during critical failure while the Wireless ARM allows access to vital valve system diagnostics and health monitoring via WiFi connection
  • Power connector allows output power to be removed while inputs and communication are left active
  • Networks with DeviceNet, Ethernet IP, Profibus, Profinet, and Powerlink fieldbus protocols
