AVENTICS-2705070300

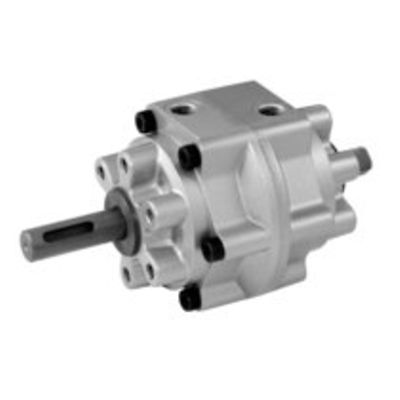

AVENTICS™ Rotary wing drives, Series RAK 2705070300

製品概要

RAK-07S-0180

圧縮空気ポート
G 1/4
形式 回転モジュール
回転ウイング駆動、ダブル動作
軸タイプ
片側
サイズ
RAK - 7S
型式
単翼
軸直径
17 mm
トルクの理論値
6 bar
最低回転時間
0.24 s
最大動作周波数
80
内部流量
146 cm³
最大許容軸上軸受け負荷
88.2 N
最大許容輻射軸受け負荷
1176 N
理論回転トルク
18 Nm
許容動力エネルギー
0.225 J
反復精度
3 °
回転角度 max.
180 °
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
最少周囲温度
5 °C
最高周囲温度
60 °C
最小の媒体温度
5 °C
最大の媒体温度
60 °C
中間
圧縮空気
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³

機能

  • トルク 0,15 ... 147 Nm
  • 回転角度 90 ... 180度
  • ロータリーウィングドライブ
  • クッショニング: 弾性
  • オプションで回転角度と油圧式ショックアブソーバーを調整可能
