AVENTICS-5814110500

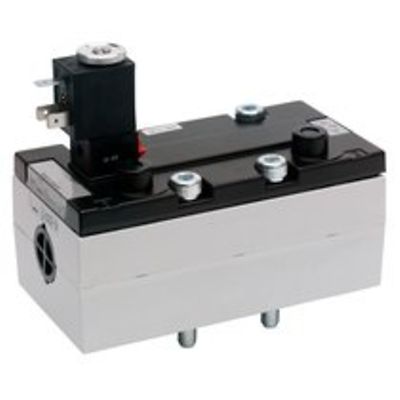

AVENTICS™ 5/2-directional valve, Series 581, size 4 5814110500

製品概要

V581-5/2SR-012DC-I4-1P22-HBX-AA-X-C-T0

作動
電気
定格吐出 Qn
6000 l/min
切換原則
5/2、ばね戻り付き
圧縮空気ポート 出力
ベースプレート ISO 5599-1
作動圧力(最小)
3 bar
作動圧力の最大値
10 bar
作動電圧 DC
12 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止
電気接続 タイプ
プラグ
電気接続 サイズ
型 B 産業
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
規格
ISO 5599-1
パイロット弁幅
22 mm
型式 弁
スプール弁
インターロック原則
ベースプレートの原則 1x
接続タイプ
プレート接続
リセット
ばね戻り付き
圧縮空気 ポート 入力
ベースプレート ISO 5599-1
圧縮空気ポート 排気
ベースプレート ISO 5599-1
圧縮空気ポート パイロット 排気
M5
電力 消費 DC
5 W
吐出コンダクタンス C
24.5 l/(s*bar)

機能

  • 標準バルブシステム
  • ISO サイズ 1から 4まで利用可能
  • 堅牢なデザイン
  • 統合排出スロットル
  • 多様な電圧範囲
  • 最大 16 bar の圧力範囲が可能
  • CNOMO インターフェース
  • 小さい寸法
  • シフト時間の短縮
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム仕様の構成
