AVENTICS-5814130100

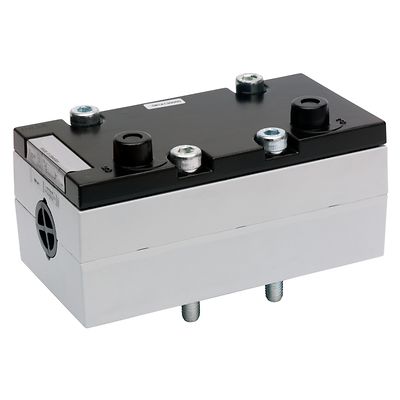

AVENTICS™ 5/2方向制御弁, シリーズ 581, サイズ 4 5814130100

製品概要

V581-5/2SR-I4-AIR-AA-X-T0-ATEX

作動
空気圧
切換原則
5/2
接続タイプ
プレート接続
定格吐出 Qn
6000 l/min
圧縮空気ポート 出力
ベースプレート ISO 5599-1
作動圧力(最小)
-0.95 bar
作動圧力の最大値
16 bar
封止原則
軟質封止
ATEX
ATEX
規格
ISO 5599-1
型式 弁
スプール弁
型式
ISO 4
ブロック化可能
ブロック化可能
インターロック原則
ベースプレートの原則 1x
制御圧力、最小
3 bar
制御圧力、最大
16 bar
最少周囲温度
-20 °C
最高周囲温度
70 °C
中間
圧縮空気
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
圧縮空気 ポート 入力
ベースプレート ISO 5599-1
吐出コンダクタンス C
24.5 l/(s*bar)
固定ねじ
六角ソケット付き

機能

  • 標準バルブシステム
  • ISO サイズ 1から 4まで利用可能
  • 堅牢なデザイン
  • 統合排出スロットル
  • 多様な電圧範囲
  • 最大 16 bar の圧力範囲が可能
  • CNOMO インターフェース
  • 小さい寸法
  • シフト時間の短縮
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム仕様の構成
