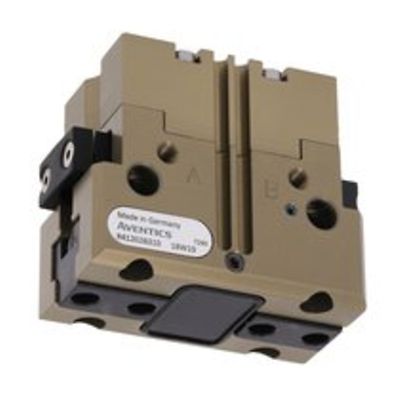

AVENTICS-R412026310

AVENTICS™ Series UPG R412026310

製品概要

UPG-P-64-NC

フィンガーの数
2
型式
平行
グリップ タイプ
2フィンガー、平行グリップ
グリップ 機能
ダブル動作、無圧 閉じる
タイプ
UPG-P-64-NC
作動圧力(最小)
4 bar
作動圧力の最大値
6.5 bar
最少周囲温度
5 °C
最高周囲温度
90 °C
電磁ピストン
電磁ピストン付き
最大粒子サイズ
5 µm
ピストン力を決める圧力
6 bar
中間
圧縮空気
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
フィンガー毎の有効把握力 外グリップ、最小
170 N
有効把握力合計 外グリップ、最小
340 N
ばねで固定した把握力 最大
90 N
最大許容フィンガー長
72 mm
最大許容指寸法
0.35 kg
6 bar 封鎖時間
0.02 s
6 bar での営業時間
0.04 s
1 bar の場合のダブルストローク毎の空気消費
17 cm³
加工品の推奨寸法
1.25 kg
フィンガー毎のストローク
6 mm

機能

  • 2 フィンガー、平行グリッパ
  • 磁気ピストン付き
  • ストローク/フィンガー 2,5 4 6 8 10 13 16 mm
  • 推奨ワーク質量 0,62 0,7 1,25 2,1 3,3 5,4 8,2 kg
  • 複動式
