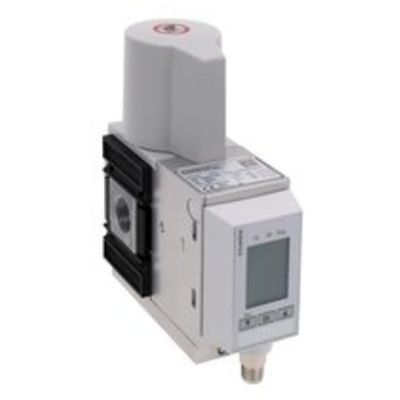

AVENTICS-R414011384

AVENTICS™ E/P 調圧弁, シリーズ EV12 R414011384

製品概要

EV12-EP-000-100-010-L12

制御
事前制御
空気供給
左側
レギュレーション範囲 min.
0 bar
レギュレーション範囲 max.
10 bar
作動圧力(最小)
0 bar
作動圧力の最大値
10 bar
ヒステリシス
0,12 bar
中間
圧縮空気
定格吐出 Qn
6500 l/min
最少周囲温度
0 °C
最高周囲温度
50 °C
最小の媒体温度
0 °C
最大の媒体温度
50 °C
作動電圧 DC
24 V
許容高調波度
5%
電流入力 最大
220 mA
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
サイズ
AS3
型式
シート弁
圧縮空気 ポート 入力
G 1/2
圧縮空気ポート 出力
G 1/2
電気接続 サイズ
M12
電気接続 極数
5極

機能

  • 大流量のコンパクト設計、負荷の際の圧力損失なし
  • スタンドアロンソリューションとして、メンテナンスユニットに統合して使用、またはブロックに組み込むこともできる汎用アプリケーション
  • 異なる圧力プロファイルが可能
  • さまざまな電気接続が利用可能
  • デバイスまたは PLC での設定値の指定
