AVENTICS-R422003623

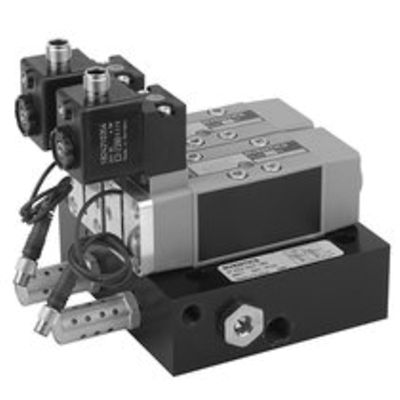

AVENTICS™ 3/2-directional valve, Dual valve, IS12-PD series, size 1 R422003623

製品概要

DUAL VALVE-IS12-PD-024DC-M12-I

切換原則
2 x 5/2
圧縮空気ポート 出力
G 1/4
作動圧力(最小)
3.5 bar
作動圧力の最大値
10 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止なし
電気接続 タイプ
プラグ
電気接続 サイズ
M12
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
規格
ISO 5599-1, ISO 13849-1
パイロット弁幅
30 mm
型式 弁
スプール弁
インターロック原則
ベースプレートの原則 2x
接続タイプ
プレート接続
リセット
ばね戻り付き
圧縮空気 ポート 入力
G 1/4
圧縮空気ポート 排気
G 1/4
電力 消費 DC
4.5 W
制御圧力、最小
3.5 bar
制御圧力、最大
10 bar
最少周囲温度
0 °C
最高周囲温度
50 °C

機能

  • 電子近接センサによる統合スプール位置検出
  • 内部または外部パイロットエア、オプションの手動オーバーライド付き
  • デュアルバルブは、機械指令 2006/42/EC に準拠した安全部品であり、ISO 13849-1 に準拠したカテゴリ 3 および 4 での使用を許可し、最大 PL = e の制御システムパフォーマンスレベル(PL)を達成します。
