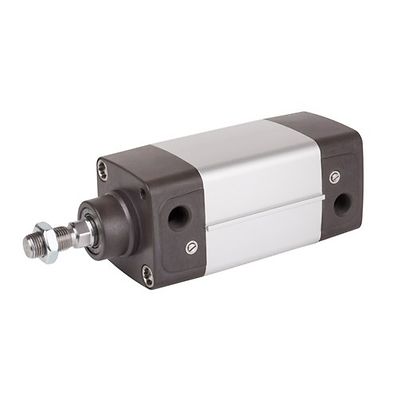

AVENTICS-R480059529

AVENTICS™ ISO 15552, series CCL-IS R480059529

製品概要

CCL-DA-040-0400-IS-0210024211AB00000-BAS

規格
ISO 15552
ピストン Ø
40 mm
ストローク
400 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, 食品加工での使用に適合, ATEX でオプション, 高い防錆性
証明書
ATEX でオプション
ピストン棒
片側
スクレーパ
標準
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
665 N
ピストン力 出方向
792 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1.5 bar
作動圧力の最大値
10 bar
ポート
G 1/4
ピストン棒ねじ
M12x1,25
緩衝長さ
19 mm
緩衝エネルギー
9 J
重量 0 mm ストローク
0.92 kg
重量 +10 mm ストローク
0.049 kg
ストローク 最大
1900 mm
中間
圧縮空気

機能

  • 陽極酸化された表面を容易に洗浄
  • スクレーパーと潤滑剤 (NSF-H1) は、食品用途で承認されています
  • 未使用の取付穴用の衛生的な保護キャップ
  • ピストンの直径が 25 mm ~ 125 mm の 8 つのサイズで利用可能
  • 弾性または空気圧緩衝からの選択が可能
  • システムのチューブのコンセプトを設計する際の柔軟性を高める、背面カバーでの給気と排気の空気接続を構成するオプション
