AVENTICS-R481608180

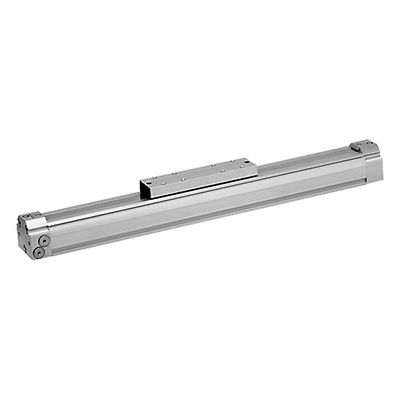

AVENTICS™ Rodless cylinders, Series RTC-BV R481608180

製品概要

RTC-DA-032-1000-BV-MBM00S00BCP000P0P0

ピストン Ø
32 mm
ストローク
1000 mm
ポート
G 1/8
作動原則
ダブル動作
電磁ピストン
電磁ピストン付き
案内
内蔵案内
型式 ピストン棒なしシリンダー
Basic Version
ピストン力
507 N
ピストン力を決める圧力
6,3 bar
緩衝長さ
20 mm
緩衝エネルギー
7 J
緩衝
空気圧
緩衝
調節可能
速度 最大
0.8 m/s
ストローク 最大
9900 mm
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
最少周囲温度
-25 °C
最高周囲温度
60 °C
中間
圧縮空気
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
最大粒子サイズ
5 µm
重量 0 mm ストローク
1.39 kg
重量 +10 mm ストローク
0.031 kg

機能

  • 楕円形のピストンにより、高い負荷とトルクおよび非常にコンパクトな設計が可能になります。
  • さまざまなバリエーションとオプションを用意しており、広範囲の用途に対応する個別な設定が可能です。
  • スライドとピストンを一体化することで安定性が増大
  • 特殊な内蔵密閉型ストリップとグリースによって、漏れを最小限に抑え、広範な速度範囲に対応します
