AVENTICS-R481628001

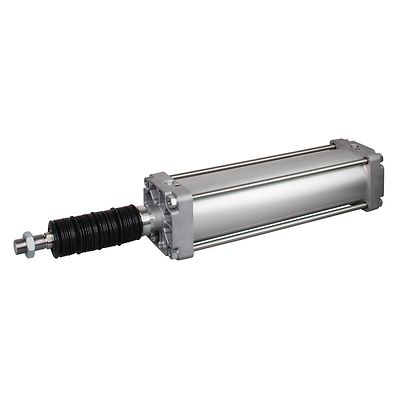

AVENTICS™ タイロッドシリンダー ISO 15552, シリーズ ITS R481628001

製品概要

ITS-DA-160-0025-2-2-1-1-R-000-00-000-BAS

規格
ISO 15552
ピストン Ø
160 mm
ストローク
25 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準
ピストン棒
片側
シリンダー特徴
ベローシール
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
11875 N
ピストン力 出方向
12667 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
ポート
G 3/4
ピストン棒ねじ
M36x2
速度 最大
0.6 m/s
緩衝長さ
46 mm
緩衝エネルギー
160 J
重量 0 mm ストローク
12.89 kg
重量 +10 mm ストローク
0.21 kg
ストローク 最大
1000 mm

機能

  • 単一のITS シリーズ(ISO 15552)シリンダで最大 5 トンを移動可能 – わずか数センチから 2700 mm までの広いストローク範囲
  • 非常に強力なアプリケーションのシンプルかつコストパフォーマンスに優れた自動化を可能にします
  • ピストン径は 160 mm から 320 mm まで
  • モジュール式のシーリングシステムにより、効率的に機能し、メンテナンスの労力を最小限に抑える特定のアプリケーション向けにカスタマイズされたソリューションを実現
  • 材料最適化設計
  • 最適化された衝撃吸収コンセプト-弾性クッション要素または空気圧クッションを使用する機会
  • 利用可能なアナログ距離測定センサ
