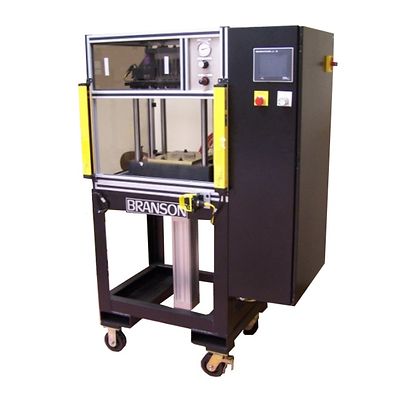

Branson-P-Mini II

Branson Mini II 振動溶着機

製品概要

エマソンの Branson Mini II 振動溶着機は、小型または不規則な形状の熱可塑性部品を溶着するための完全なプラスチック組み立てシステムです。

コントローラ
Allen Bradley MicroLogix 1500、プログラマブルロジックコントローラを使用したソリッドステート
電源の要件
480 V AC、15 アンペア、3 相、50/60 Hz
出力周波数
240 Hz 可変
ドライブプラテン固定具の重量容量
7-8 lbs. (3.2-3.6 kg) 推奨
最大クランプ力
800 lbs. (3.6 kN)
振幅範囲
0.040" ~ 0.070" (1.02 ~ 1.8 mm)
リフトテーブル速度
10インチ/秒(254 mm/秒)
総乾燥サイクル時間(溶着なし)
5.0 秒(@15" [380 mm] ストロークおよび 50 psig)
馬力範囲
12.7 Kw

機能

  • 可動部品が 1 つだけで、潤滑または摩耗するベアリング面がない、メンテナンス不要のシンプルな電気機械式バイブレータ。
  • フィードバックループで調整可能な振幅により、溶着サイクル全体で一定の振幅が保証されます。
  • 調整可能な周波数により、駆動装置の重量を最大限に柔軟に調整できます。
  • 機械の前面にあるプロセス制御に簡単にアクセスできます。
  • ソフトタッチスタートボタン(アンチタイダウン機能付き)および緊急停止ボタンにより、オペレータの安全が確保されます。
  • リフトテーブル固定具の取り付け面を 100% 以上使用。
  • 可変速リフトテーブルは、約 10 インチ/秒(254 mm/秒)で移動します。
  • マテリアルハンドリング機能向けに設計されています。簡単に取り外せるパネルにより、追加のマテリアルハンドリング統合にアクセスできます。
  • 作業エリアの視認性を高めるインテリアワークライト。
  • オペレータが快適に過ごせるように人間工学に基づいて設計されています。
