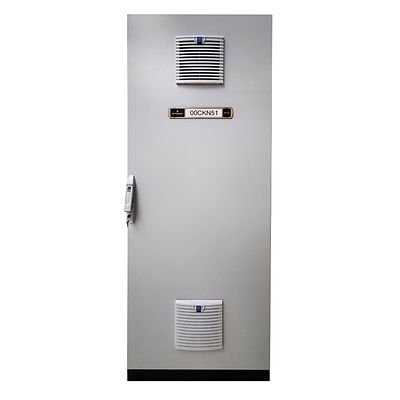

DeltaV CTO SIS キャビネット

寸法

CHARM およびコントローラキャビネット：
幅 800mm x 高さ 2000mm（+100mm 台座）x 直径 600mm
幅 800mm x 高さ 2000mm（+100mm 台座）x 直径 800mm

ネットワーク/サーバキャビネット：
幅 800mm x 高さ 2000mm（+100mm 台座）x 直径 800mm
幅 800mm x 高さ 2000mm（+100mm 台座）x 直径 1000mm
幅 800mm x 高さ 2000mm（+100mm 台座）x 直径1200mm

アクセス

前面アクセス – シングルドア、右ヒンジ付き、プッシュボタンおよびロックインサート
前面および背面アクセス – 前面および背面シングルドア、右ヒンジ付き、プッシュボタンとロックインサート

保護区分

IP54、NEMA/ TYPE 12
IP20、NEMA/ TYPE 1（換気用ドア付き）

重量

フロント専用キャビネット 最大 200 kg
フロント・リア・キャビネット 最大 300 kg
ネットワーク/サーバキャビネット 最大 150 kg（空のキャビネット）
（オプション選択によって追加されるハードウェアごとに異なります）

材質

キャビネットフレーム：鋼板、1.5 mm、ディップコーティング
ドア：鋼板、2 mm、ディップコーティング、外側は粉体塗装、テクスチャペイント、
システムキャビネットの色：RAL 7035、台座 RAL 9005
ネットワーク/サーバキャビネットの色：RAL 7035 / RAL 9005、台座 RAL 9005

ドアファン

継続稼働またはサーモスタット制御使用

ケーブル差込口

底部

電源に関する要求事項

メイン切断スイッチによる冗長配電：
100-120 VAC 50/60 Hz
220-240 VAC 50/60 Hz

次のいずれかの内部電源システムで構成：
2 x 20A および完全冗長（一次および二次）24 VDC 配電
2 x 40A および完全冗長（一次および二次） 24 VDC 配電

制御ネットワーク

冗長化銅線（RJ45）

IO 数 / タイプ

DeltaV SIS LS CHARM キャビネット：
最大 480 個の LS IO AC 電源 CSLS
SIS - CSLS（非 IS）、IS IO CHARM

コントローラキャビネット：
SIS - SZ コントローラ、LSNB

ネットワーク/サーバキャビネット：
ネットワークキャビネット
ネットワーク/サーバキャビネット

ネームプレート

ネームプレートインサート付きネームプレートホルダ

環境仕様

屋内設置
機器室 – HVAC 制御、推奨温度 +25° C (+77° F)
IT 室 – 推奨温度 +20° C (+68° F)

相対湿度

5～95%（結露がない状態）

国際認証

ヨーロッパ：CE
北米：通常の場所 (CSA マーキング) - オプション
