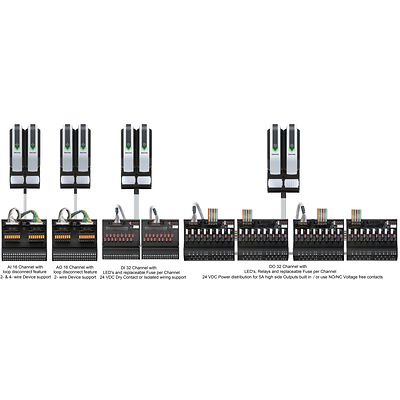

DeltaV-P-S-series Mass Connection Solutions

DeltaV™ S シリーズ大容量接続ソリューション

お問い合わせ

製品概要

DeltaV™ S シリーズ大容量接続ソリューションでは、フィールド機器からシンプレックスおよび冗長性、高密度の従来の I/O カードへの高速で使い易く、信頼性の高い接続が、数種の配線オプションと共に提供されます。 大容量接続ボードのこのモジューラ設計は、取付方法がフレキシブルなことことから、全体の終端設置面積を低減するのに非常に役立ちます。

仕様

チャンネルタイプ
24 V DC ドライ接点、または 24 V DC 絶縁
チャンネルの数
16
絶縁
フィールド配線接続は、DI カード回路から光学的に絶縁されており、工場で 1000 V DC まで 2 秒間試験されています。 チェンネル間の絶縁なし
オンの場合の検出レベル
24 V DCで2 mA以上
オフの場合の検出レベル
24 V DCで0.25 mAい以下
電源インピーダンス
5 K?
電源電圧
+24 VDC 入力電源、電源での外部ヒューズを推奨
ボード当たりのフィールド回路電源
+24VDC ±10% @ 75mA（代表値）、100mA（最大）
寸法
奥行: 110.05 mm; 高さ: 44.1 mm; 幅: 102.82 mm
動作温度
-20 ～ 60°C
保管温度
-40 ～ 85 °C（-40 ～ 185 °F）
相対湿度
5～95 %、結露なきこと
衝撃
11 ms で 10 g½ 正弦波
振動
2 ～13.2 Hzで 1 mm のピーク・トゥ・ピーク、13.2 ～150 Hz で 0.7 g

文書と図面

機能

  • 高速、簡単、エラーなしキャビネット配線
  • モジュール設計が信頼性を向上
  • 終端の全体的な設置面積を低減
  • 労力と作業を大幅に削減
  • アナログ信号用のループ接続解除機能
  • ディスクリート信号用の LED および交換可能なヒューズ
  • 従来のディスクリート I/O カードと大量接続ボード信号との間の終端処理不具合の検出
