DeltaV-P-SE4309T01

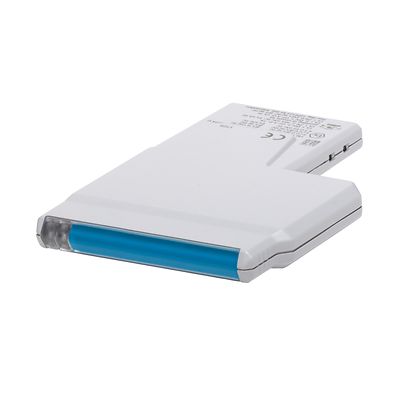

DeltaV™ IS 熱電対 / mV CHARM

製品概要

熱電対入力または低レベル電圧源用に設計された IS(本質安全)熱電対 CHARM(Characterization Module)。

センサタイプ - 熱電対 - mV
B、E、J、K、N、R、S、T、特徴付けされていない。 低レベル電圧源(±20mV、±50mV、±100mV)
フルスケールの信号範囲
全データシートを参照
精度
全データシートを参照
繰返し精度
スパンの 0.05%
解像度
24 ビット A/D コンバーター/センサータイプに応じて異なります
温度ドリフト
0.03° C/° C
絶縁
EN 60079-11 に従ってガルバニック絶縁されおり、電圧ピーク値は 375 VDC です。
オープンセンサー検出
あり
CHARM 電源要件
最大 23 mA @ 24 V DC
CHARM 熱放散
0.60 W

文書と図面

機能

  • マーシャリングを除去し、コントロール・ルーム・キャビネットに影響せずに、プラントのどんな場所にでも I/O を追加できます。
  • マーシャリングキャビネットやクロス配線が必要なく、ワイヤーが少なく済み、作業の負担を大幅に減らし、潜在的故障につながる断続器接点を削減
  • 危険区域で I/O を実行する場合、本質安全 (IS) I/O は、クラス 1 ディビジョン 2 および IEC ゾーン II 環境条件に適合します。
  • 危険区域で I/O を実行する場合、本質安全 (IS) I/O は、クラス 1 ディビジョン 2 および IEC ゾーン II 環境条件に適合します。
