  • Fisher™ CAV III Micro-Flat トリム

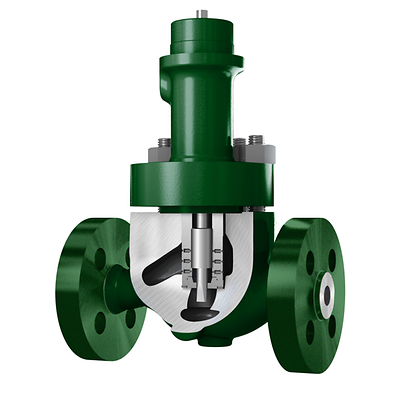

Fisher-P-CAV III Micro-Flat

Fisher™ CAV III Micro-Flat トリム

参考情報
営業担当へのお問い合わせ

製品概要

Fisher CAV III Micro-Flat トリムは、圧力低下が 241 bar (3500 psi) までと非常に低い流量のクリーン、キャビテーションサービス向けに設計されています。これは、2つの別の製品の組み合わせで、Cavitrol III トリムのキャビテーション制御とMicro-Flat トリムの低流量能力を組み合わせています。

仕様

証明書
SIL 対応、ATEX、CUTR、PED、CRN、NACE
クリティカルサービス
キャビテーション、低流量
流量特性
リニア
材料
炭素鋼、ステンレス
動作温度
標準温度
圧力クラス
ASME
プロセス接続タイプ
フランジ式、突合せ溶接式、RTJ、ねじ式、ソケット溶接
シャットオフクラス
クラスIV（FCI 70-2）、クラスV（FCI 70-2）
バルブサイズ
NPS 1、NPS 1-1/2、NPS 2
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのエマソンの営業所または販売代理店までお問い合わせください。

文書と図面

機能

  • キャビテーション防止のための設計
  • 非常に低い流量の用途での使用が可能です。
  • 241 bar (3500 psi) の圧力低下限度
  • 保護されたバルブシートのデザインが、シャットオフ機能と絞り機能を分離して、シート表面を絞りによる摩耗から守ります。
  • ケージ型トリムにより、部品の取り外しや検査がバルブ本体をパイプラインから取り出すことなく行うことができます。
  • 硬化トリム材料により優れた耐摩耗性が得られることから、結果としてトリムの長期寿命につながります。
