Fisher-P-DST-G

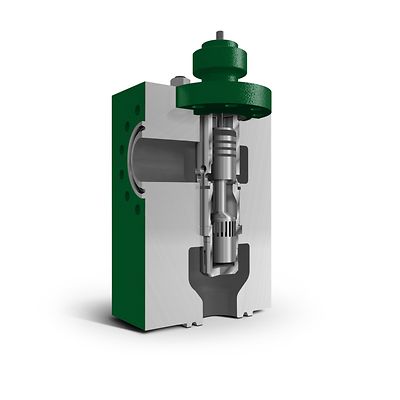

Fisher™ DST-G トリム

製品概要

Fisher DST-G トリムは、圧力の低下によって流体からガスが放出(Outgassing)されるクリーンまたはダーティなサービス専用に設計されています。ガス放出は通常、キャビテーションと流体ストリームによる浸食の 2 つの損傷の原因になります。DST-G トリムは DSTトリムと同じように、圧力降下を段階的に調整し、キャビテーションを防止します。浸食は、トリムの下部ケージにより制御されます。このケージは、フローストリームを損傷を起こす可能性が少ない低エネルギーの小噴流に分けます。また、このトリムは直径 6.35 mm (1/4 in) までの微粒子を通過させることもできます。

クリティカルサービス
ガス放出、ダーティサービス
材質
炭素鋼、ステンレス、合金
動作温度
標準温度
圧力クラス
ASME
プロセス接続タイプ
フランジ付き
遮断クラス
クラス V (FCI 70-2)
バルブサイズ
NPS 2、NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 2x3、NPS 3x4、NPS 6x8
バルブサイズ規格
NPS
その他の構成
本製品の追加の仕様またはオプションの詳細については、最寄りの Emerson ビジネスパートナーまたは営業所にお問い合わせください。

機能

  • ガス放出制御のための設計
  • 175 bar (2500 psi) の圧力低下限度
  • 保護されたバルブシートのデザインが、シャットオフ機能とスロットリング機能を分離して、シート表面をスロットリングによる摩耗から守ります。
  • 硬化トリム材料で耐摩耗性があるため、トリムが長持ちします。
  • ケージ型トリムにより、バルブ本体をパイプラインから取り出すことなく部品の取り外しや検査ができます。
  • このケージは大型のスロットを活用して、流れをバルブ本体を浸食したり、振動を発生する傾向が少ない小噴流に分けます。
