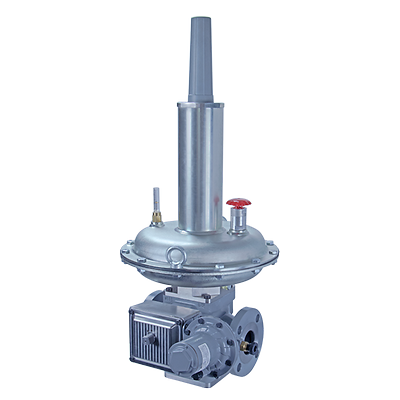

Fisher™ LS200 シリーズレギュレータ

お問い合わせ
図面を見る
アニメーションを見る

製品概要

Fisher LS200 自力式レギュレータは、地区のステーションや、乾燥機、加熱炉、ボイラ、バーナなどの大容量の工業用アプリケーションに最適です。LS200 は大容量のバランス型ポートで、一体型スラムシャット（オプション）を備えています。メンテナンスのし易さがこの製品の開発の主な目標でした。

機能

  • メンテナンスが容易 - 1人でディスク交換 30 分
  • 地区ステーション監視用途向けのフェイルオープン設計
  • トラベルインジケータ（トラベルモニタリング開発中）
  • 短管用の拡張取り合い
  • 現場交換可能なスラムシャットの位置（スラムシャットは本体のいずれかの側面に取り付け可能)
  • バブルタイトな締切
  • 25% H2 含有には即使用可能、100% H2 についてはエマソンまでお問い合わせください
  • ダクタイル鋳鉄、ねずみ鋳鉄、スチール製ボディ
  • オプションの一体型スラムシャット（リモート監視付き）

仕様

本体サイズ
灰色鉄: 2x2 DN50x50（NPT 付き）または 125FF、2x4 DN50x100（125FF付き）
ダクタイル鋳鉄: 2x2 DN 50x50（NPT または PN16 付き）、150RF、2x4 DN50x100（PN16 または 150RF付き）
鋼： 2x2 DN 50x50（NPT または PN16 付き）、150RF、2x4 DN50x100（PN16 または 150RF付き）
作動入口圧力
タイプ LS220: 10 psi 設定値未満で 125 psi / 8.6 bar、
10 psi / 0.69 bar 設定値超の場合で 284 psi / 19.6
タイプ LS250: 284 psi / 19.6 bar
最大緊急入口圧力
284 psi / 19.6 bar
最大緊急出口（ケーシング）圧力
中圧: 50 psi / 3.44 bar
高圧: 150 psi / 10.34 bar
スプリング範囲 LS220、LS224 (350 mm)
ライトグリーン (4.35～5.1 psi / 0.3～0.35 bar)
ピンク (4.35～10.6 psi / 0.3～0.73 bar)
ダークブルー (4.8～15.7 psi / 0.33～1.08 bar)
オレンジ (8.3～21.75 psi / 0.57～1.5 bar)
スプリング範囲 LS250、LS254 (255 mm)
ピンク (20～30.3 psi / 1.38～2.09 bar)
ダークブルー (20～44.8 psi / 1.38～3.09 bar)
オレンジ (25～60 psi / 1.72～4.14 bar)
温度定格
-20～150 °F / -29～66 °C (非 PED)
-4～140 °F / -20～60 °C
-40～150 °F / -40～66 °C (-40 まで機能試験済み)
証明書
DVGW、V9、CRN、25% H2 ブレンディング承認済み、EN334、EN14382
圧力設定
外部
水素 (H2)
この LS200 ファミリーは、シール性能と素材の適合性を分析する広範囲な高圧水素試験を通じて、水素サービスに対応することが検証されています。評価および試験に関する追加情報については、 「天然ガスと水素のブレンディング: 考慮すべき技術的な要素」を参照してください。
