Keystone-P-P000170

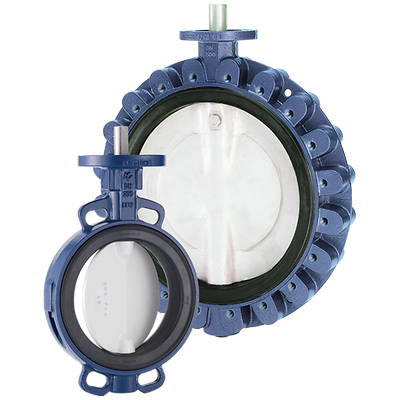

Keystone モデル OptiSeal F14­F17 バタフライバルブ

製品概要

汎用用途の弾性シート・バタフライ・バルブ

機能

  • トップブッシングでアクチュエータのサイドスラスト負荷を吸収。
  • アクチュエータフランジはISO 5211 に準拠。
  • 高硬度で光沢があり、シリコーンフリーの優れた耐腐食性を保証する塗装システム。
  • ボディネックの延長でパイプの断熱が可能。
  • ボディ位置決め穴により、取り付けやフランジ間のセンタリングが容易。
  • ディスクエッジを丸く研磨することで、完全同心円状のシーリング、低トルク、シートの長寿命化、およびバブルタイトなシャットオフを実現。
  • シートは現地交換可能で、ボディとステムを流体から完全に隔離。
  • ステムの一次シールは、バルブの定格圧力を超える圧力に対応し、シャフト領域から大気中への漏れを防止します。
  • ステムの二次シールが、さらに安全を向上させています。
  • フランジガスケットは不要。
  • 高い Cv 値。
  • 鋳鉄を除く DN 300 までの全てのボディ材料のサポートと最小摩擦を最適化するトップ & ボトム・シャフト・ベアリング。
認証
CUTR、SIL 対応、PED
端部接続
ウェハー型、ラグ型
用途
ワイン醸造、飲料、自動車、空気循環
材質
スーパー二相ステンレス鋼、ハステロイ、EPDM ゴム、二相ステンレス鋼、鋳鉄、炭素鋼、ブナ N、ステンレス鋼、316L ステンレス鋼
動作温度
最大 120 ℃(250 °F)
圧力クラス
PN
プロセス接続タイプ
PN16
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
バルブサイズ
NPS 20 / DN 500、NPS 10 / DN 250、NPS 8 / DN 200、NPS 6 / DN 150、NPS 4 / DN 100、NPS 3 / DN 80、NPS 24 / DN 600、NPS 2-1 / 2 / DN 65、NPS 18 / DN 450、NPS 16 / DN 400、NPS 14 / DN 350、NPS 1-1 / 2 / DN 40
バルブサイズ規格
DN
バルブタイプ
バタフライ
媒体
液体、水、温水、液体、空気
ステム
O リング
