Keystone-P-P000298

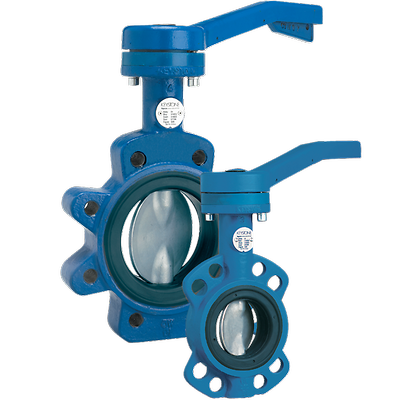

Keystone Figure 320/322 弾性シート・バタフライ・バルブ

製品概要

Figure 320は、ISO 規格に準拠した形状の経済的な弾性シート・バタフライ・バルブです

機能

  • バルブタイトな遮断が双方向に定格全域にわたって可能。
  • ワンピースの、特別にプロファイルされたウェハー薄型ディスクステム。
  • 拡張ボディネックは、パイプ断熱材が取り付けられているアクチュエータに自由にアクセスできます。
  • シートおよびディスクは、媒体と接触する唯一の 2 つの部分です。
  • ISO3202 パート3、K1 (ISO 5752 シリーズ 20)および DIN EN 558-1、シリーズ 20 に従った対面寸法。
  • F320 ウェハーバージョンには、特定の条件下の端末サービス用の 4 つのフランジ位置決め穴があります。
  • 標準作動:
    • ハンドル (F414) DN 50-200 バルブ。
    • ギアオペレータ (F455) DN 250-300。
  • F322 ラグ型は双方向および端末サービスに適しています。
  • 空気式、電気式、油圧式の作動に適しています。
認証
PED
端部接続
ラグ型、ウェハー型
用途
空気循環、ブロワー、付帯設備(BOP)、冷却装置、配水、ドライヤおよび蒸発器、冷却水、蒸発器およびドライヤ、ろ過
材質
ダクタイル鋳鉄
動作温度
最大 120 ℃(250 °F)
圧力クラス
PN
プロセス接続タイプ
PN16
シール/シールタイプ
弾性
シャットオフクラス
漏れゼロ
バルブサイズ
NPS 6 / DN 150、NPS 8 / DN 200、NPS 4 / DN 100、NPS 3 / DN 80、NPS 12 / DN 300、NPS 2-1 / 2 / DN 65、NPS 10 / DN 250
バルブサイズ規格
DN
バルブタイプ
バタフライ
媒体
空気、液体、水、水-グリコール
ステム
O リング
