KTM-P-P000460

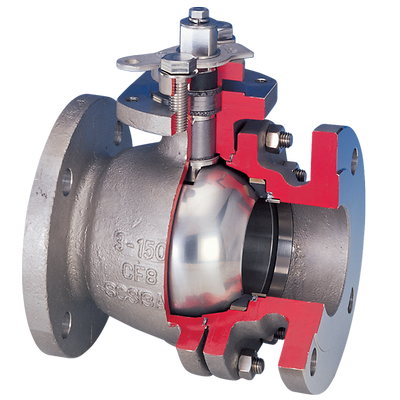

KTM モデル・メタルタイト・メタル・シート

製品概要

メタルタイト®メタルシート型ボールバルブは、動作温度範囲が広く、様々な流体サービスに適した優れた密閉特性を備えています

機能

  • 高精度加工により、ANSI / FCI 70-2 クラス V(オプションの クラス VI)に準拠した厳重なシャットオフのための優れたボールとシートのインターフェースが得られます。
  • スプリング式シートは、ボールとの密接な接触を維持し、低圧でも密閉を保証します。 これにより、広い温度範囲にわたって高い差圧で安定した開閉トルクが得られます
  • 金属シートとグラファイトシールの組み合わせにより、防火機能が保証されます
  • 様々な材料のコンポーネントが 500 ℃ までの様々なサービス用途に対応しています
  • ユニークな設計のトラニオン式バルブもパウダーサービスに対応しています
  • KTM は、パウダーおよび超高速用途を含む特殊用途向けに、 完全なバルブおよびアクチュエータを「パッケージ」として提供することができます
  • 表面が硬化したボールとシートは、長寿命のスラリー、パルプストック、その他の研磨媒体など、より厳しい用途にも使用できます
  • ボール表面硬化プロセスを選択することができます。(詳細は 2 ページ参照)硬質クロムめっき、ニッケル合金オーバーレイ、タングステンカーバイド、クロムカーバイド
認証
CE、CRN、防火、一時的放出、NACE、PED、SIL 対応
端部接続
フランジ型
用途
バイオマスボイラーおよびパワーボイラー、バイオリアクタ、ブロワー、ボイラー、コジェネレーション、燃焼、遅延コーカー、ダーティサービス、蒸留および分留、ドライヤおよび蒸発器、付帯設備(BOP)、蒸発器および回収ボイラー、蒸発器およびドライヤ
本体設計
サイドエントリ、ロングパターン
材質
304 ステンレス鋼、316 ステンレス鋼、炭素鋼、ハステロイ、インコネル、ステンレス鋼
動作温度
高温
圧力クラス
ASME
プロセス接続タイプ
CL300RF、CL600RF、フランジ型、CL150RF、300RF、150RF
シール/シールタイプ
ボール、金属間
シャットオフクラス
クラス VI(FCI 70-2)、クラス V(FCI 70-2)
規格
ASME B16.34、API 608
バルブサイズ
NPS 3 / DN 80、NPS 2 / DN 50、NPS 1-1/2 / DN 40、NPS 1/2 / DN 15、NPS 4 / DN 100、NPS 6 / DN 150、NPS 3/4 / DN 20、NPS 1 / DN 25、NPS 8 / DN 200
バルブサイズ規格
DN、NPS
バルブタイプ
ボール、フローティング型ボールバルブ
媒体
有害な液体/気体、空気、不活性ガス、燃料油、液体、蒸気
