KTM-P-P000472

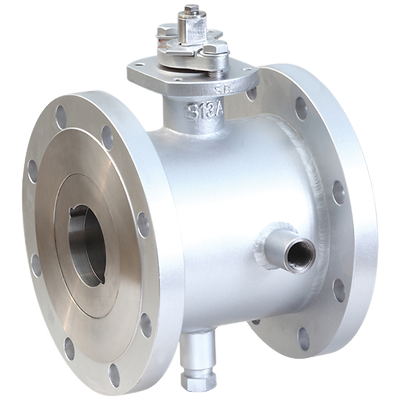

KTM モデル・スチーム・ジャケット

製品概要

KTM ジャケット・ボール・バルブ、フルフランジ間溶接ジャケットで、媒体の温度を効果的に維持する設計となっています

機能

  • 実証済みの OM-II 内部設計機能による強化された設計により、安全性、シーリングの完全性、信頼性を最大限に高めます
  • フルジャケット設計は媒体の温度を効果的に維持します
  • 最大 1.0 MPa(145 psi)までの蒸気または冷却媒体を供給するための高圧耐圧ジャケット
  • 優れた性能を発揮する補強 PTFE ベアリングリングとパッキンリング
  • キャップとシートホルダーの分割構造によりメンテナンスが簡単
  • コンパクトおよび軽量設計
  • ISO 5211 駆動部取り付けトップフランジ
  • 外側からバルブの開閉位置がわかります
  • 噴出防止シャフト(DN 100/NPS 4 以上)
  • シャフトのシールがシャフトの低い位置にあるため、流体がこぼれることがなく、過度のトルクとシャフトのねじれが最小限に抑えられます
  • 標準的な E-シートに加えて、様々なシートが利用可能です。各シートオプションにより、幅広いパフォーマンスが可能になり、多くの用途に適しています
    • PTFE / PFA コポリマー: E-シート(標準)
    • PEEK シート)
    • グラタイト®シート(オプション)
認証
防火、PED、一時的放出、CE、SIL 対応
端部接続
フランジ型
用途
アスファルト混合、バッチ、潤滑油混合、機械、製品混合、混合/攪拌、製品移送、精製
本体設計
ロングパターン
材質
316 ステンレス鋼、炭素鋼
圧力クラス
ASME
プロセス接続タイプ
CL150RF、CL300RF、フランジ型、300RF、150RF
シール/シールタイプ
ボール、金属間、ソフトシール
シャットオフクラス
クラス V(FCI 70-2)、API 598、漏れゼロ、クラス VI(FCI 70-2)
規格
ASME B16.34、API 608
バルブサイズ
NPS 1 / DN 25、NPS 1/2 / DN 15、NPS 1-1/2 / DN 40、NPS 2 / DN 50、NPS 3/4 / DN 20、NPS 3 / DN 80、NPS 4 / DN 100、NPS 6 / DN 150、NPS 8 / DN 200
バルブサイズ規格
DN、NPS
バルブタイプ
ボール、フローティング型ボールバルブ
媒体
有害な液体/気体、液体
